            [title] => Блок демультиплексора ДМЛ-4/100 КЕФС.469466.001ТУ
            [alias] => prod-669662e61d48e-41
            [introtext] =>


            [fulltext] =>







Блок демультиплексора (ДМЛ-4/100) КЕФС.469466.001ТУ
 Заказать   Консультация



Назначение продукции
ДМЛ-4/100 предназначен для дуплексной передачи 4-х сигналов стандарта Fast Ethernet 100Base-TX и одного сигнала по стандарту ГОСТ Р ИСО 8482-93 (RS-485).
Функциональное описание
ДМЛ-4/100 работает в паре с блоком мультиплексора МЛ-4/100, находящимся на другом конце оптической линии. Содержит один оптический порт, 4 порта спецификации Fast Ethernet 100Base-TX («FE1» – «FE4»), и порт RS-485 (совмещён с портом «FE4» в одном соединителе). Оптический порт осуществляет передачу линейного сигнала на длине волны излучения λ=1,55 мкм, приём - на длине волны λ=1,3 мкм.
Комплектность



Элемент
Обозначение
Количество
Примечание


 Блок ДМЛ-4/100
 КЕФС.469466.002
 1



 Паспорт
 КЕФС.469466.002ПС
 1




Основные технические данные



Параметр
Значение
Примечание


Напряжение питания, В
21-29 В



Ток потребления, А
не более 0,2 А



Выходная оптическая мощность, дБм
не менее минус 10 дБм



Порог чувствительности приемника, дБм
не более минус 20 дБм



Габаритные размеры (на уголках), мл
154 × 142 × 57 мм



Габаритные размеры (на подставке), мм
154 × 114 × 86 мм



Масса, кг
не более 1,1 кг




Условия эксплуатации



Параметр
Значение
Примечание


Повышенная температура среды, рабочая, °С
плюс 65°С



Повышенная температура среды, предельная, °С
плюс 75°С



Пониженная температура среды, рабочая, °С
минус 50°С



Пониженная температура среды, предельная, °С
минус 65°С



Повышенная влажность воздуха. Относительная влажность при 35 °С, %
до 98%



Атмосферное пониженное давление. Значение при эксплуатации, Па (мм.рт.ст)
от 70 до 101 кПа (525 – 760 мм.рт.ст)



Случайная вибрация. Амплитуда ускорения, м/с2 (g)
50 м/с2(5)



Случайная вибрация. Диапазон частот, Гц
1-500 Гц




Гарантии поставщика

Гарантийный срок хранения в отапливаемом хранилище – 10 лет со дня приемки блока представителем ОТК.
Гарантийный срок эксплуатации – 2 года с даты ввода в эксплуатацию.
Гарантийная наработка равна среднему времени наработки на отказ 10 000 ч в пределах гарантийного срока эксплуатации.

Дополнительная информация
Блок может поставляться в 4 вариантах: с креплением на уголках или подставке, с маркировкой, выполненной кириллицей или латиницей. При заказе обятельно указывается исполнение изделия (см. габаритный чертеж).



            [checked_out] => 0
            [checked_out_time] => 0000-00-00 00:00:00
            [catid] => 16
            [created] => 2023-12-27 00:00:00
            [created_by] => 503
            [created_by_alias] =>
            [state] => 1
            [modified] => 2024-09-05 08:22:08
            [modified_by] => 503
            [modified_by_name] => Super User
            [publish_up] => 2024-07-17 13:26:52
            [publish_down] => 0000-00-00 00:00:00
            [images] => {"image_intro":"","float_intro":"","image_intro_alt":"","image_intro_caption":"","image_fulltext":"images\/prod_files\/\u043c\u043b \u0434\u043c\u043b \u0423\u041a\u042d \u0423\u041e\u041c\u041a\/\u041c\u041b_\u0414\u041c\u041b__2.png","float_fulltext":"","image_fulltext_alt":"","image_fulltext_caption":""}
            [urls] => {"urla":false,"urlatext":"","targeta":"","urlb":false,"urlbtext":"","targetb":"","urlc":false,"urlctext":"","targetc":""}
            [attribs] => {"article_layout":"protonewkkk:article-prod","show_title":"0","link_titles":"0","show_tags":"0","show_intro":"","info_block_position":"","info_block_show_title":"0","show_category":"0","link_category":"0","show_parent_category":"","link_parent_category":"","show_associations":"","show_author":"","link_author":"","show_create_date":"","show_modify_date":"","show_publish_date":"","show_item_navigation":"","show_icons":"0","show_print_icon":"0","show_email_icon":"","show_vote":"","show_hits":"","show_noauth":"","urls_position":"","alternative_readmore":"","article_page_title":"","show_publishing_options":"","show_article_options":"","show_urls_images_backend":"","show_urls_images_frontend":""}
            [metadata] => {"robots":"","author":"","rights":"","xreference":""}
            [metakey] =>
            [metadesc] =>
            [access] => 1
            [hits] => 151
            [xreference] =>
            [featured] => 0
            [language] => *
            [readmore] => 5757
            [ordering] => 1
            [category_title] => Конверторы
            [category_route] => produktsiya/konvertory
            [category_access] => 1
            [category_alias] => konvertory
            [published] => 1
            [parents_published] => 1
            [lft] => 26
            [author] => Super User
            [author_email] => it@centervospi.ru
            [parent_title] => Продукция
            [parent_id] => 15
            [parent_route] => produktsiya
            [parent_alias] => produktsiya
            [alternative_readmore] =>
            [layout] =>
            [params] => Joomla\Registry\Registry Object
                (
                    [data:protected] => stdClass Object
                        (
                            [article_layout] => protonewkkk:article-prod
                            [show_title] => 0
                            [link_titles] => 0
                            [show_intro] => 1
                            [info_block_position] => 0
                            [info_block_show_title] => 0
                            [show_category] => 0
                            [link_category] => 0
                            [show_parent_category] => 0
                            [link_parent_category] => 0
                            [show_associations] => 0
                            [flags] => 1
                            [show_author] => 0
                            [link_author] => 0
                            [show_create_date] => 0
                            [show_modify_date] => 0
                            [show_publish_date] => 0
                            [show_item_navigation] => 1
                            [show_vote] => 0
                            [show_readmore] => 1
                            [show_readmore_title] => 1
                            [readmore_limit] => 100
                            [show_tags] => 0
                            [show_icons] => 0
                            [show_print_icon] => 0
                            [show_email_icon] => 0
                            [show_hits] => 0
                            [record_hits] => 1
                            [show_noauth] => 0
                            [urls_position] => 0
                            [captcha] =>
                            [show_publishing_options] => 1
                            [show_article_options] => 1
                            [save_history] => 1
                            [history_limit] => 10
                            [show_urls_images_frontend] => 0
                            [show_urls_images_backend] => 1
                            [targeta] => 0
                            [targetb] => 0
                            [targetc] => 0
                            [float_intro] => left
                            [float_fulltext] => left
                            [category_layout] => _:blog
                            [show_category_heading_title_text] => 0
                            [show_category_title] => 1
                            [show_description] => 1
                            [show_description_image] => 0
                            [maxLevel] => 1
                            [show_empty_categories] => 1
                            [show_no_articles] => 1
                            [show_subcat_desc] => 1
                            [show_cat_num_articles] => 0
                            [show_cat_tags] => 1
                            [show_base_description] => 1
                            [maxLevelcat] => -1
                            [show_empty_categories_cat] => 0
                            [show_subcat_desc_cat] => 1
                            [show_cat_num_articles_cat] => 0
                            [num_leading_articles] => 1
                            [num_intro_articles] => 4
                            [num_columns] => 1
                            [num_links] => 8
                            [multi_column_order] => 0
                            [show_subcategory_content] => 0
                            [show_pagination_limit] => 1
                            [filter_field] => hide
                            [show_headings] => 1
                            [list_show_date] => 0
                            [date_format] =>
                            [list_show_hits] => 0
                            [list_show_author] => 0
                            [orderby_pri] => order
                            [orderby_sec] => rdate
                            [order_date] => published
                            [show_pagination] => 0
                            [show_pagination_results] => 0
                            [show_featured] => show
                            [show_feed_link] => 1
                            [feed_summary] => 0
                            [feed_show_readmore] => 0
                            [sef_advanced] => 0
                            [sef_ids] => 0
                            [custom_fields_enable] => 1
                            [show_page_heading] => 0
                            [display_num] => 0
                            [menu_text] => 1
                            [menu_show] => 1
                            [secure] => 0
                            [page_title] => Конверторы
                            [page_description] => Волоконно-оптические устройства
                            [page_rights] =>
                            [robots] =>
                            [access-view] => 1
                        )

                    [initialized:protected] => 1
                    [separator] => .
                )

            [displayDate] => 2023-12-27 00:00:00
            [slug] => 311:prod-669662e61d48e-41
            [parent_slug] => 15:produktsiya
            [catslug] => 16:konvertory
            [event] => stdClass Object
                (
                    [afterDisplayTitle] =>
                    [beforeDisplayContent] =>
                    [afterDisplayContent] =>
                )

            [text] =>


            [jcfields] => Array
                (
                )

        )

    [1] => stdClass Object
        (
            [id] => 333
            [title] => Модуль ВОД КЕФС.203729.075ТУ
            [alias] => prod-669662e61d5e0-85
            [introtext] =>


            [fulltext] =>






Технические условия


Габаритный чертеж




Модуль ВОД КЕФС.203729.075ТУ
 Заказать   Консультация



Назначение продукции
Изделие предназначено для разделения оптических каналов с длинами волн несущих 1310 нм и 1550 нм
Функциональное описание
Модуль представляет собой волоконно-оптический мультиплексор, имеющий один входной порт и два выходных порта и предназначенный для объединения оптических каналов с длинами волн несущих 1310 нм и 1550 нм.
Гарантии поставщика
Гарантийный срок эксплуатации – 3,5 лет в пределах срока службы.
Срок службы и хранения
Средняя наработка на отказ (Топ) – не менее 10 000 ч.
Средний налет на отказ и повреждение (Тс) – не менее 5 000 л/ч.
Назначенный ресурс (Трн) – 50 000 ч.
Назначенный срок службы (Тсн) – 12 лет.
Назначенный срок хранения (Тхр) – 5 лет.
Упаковка
Модуль ВОД поставлятся в картонной коробке 215х150х45 мм, в коробке 2 шт. модулей.
Комплектность



Элемент
Обозначение
Количество
Примечание


Модуль ВОД
КЕФС.203729.076
1



Этикетка
КЕФС.203729.076 ЭТ
1




Основные технические данные



Параметр
Значение
Примечание


Масса
Не более 300 г



Габаритные размеры, мм
128х86х20 мм.



Рабочая длина волны, нм
1,55/1,31




Условия эксплуатации



Параметр
Значение
Примечание


Механический удар одиночного действия. Пиковое ударное ускорение, м/с^2 (g)
150 (15)



Механический удар одиночного действия. Длительность действия ударного ускорения, мс
20



Случайная вибрация. Амплитуда ускорения, м/с2 (g)
2,9 (0,3) –19,6(2,0)



Случайная вибрация. Диапазон частот, Гц
5 – 40



Повышенная температура среды, рабочая, °С
плюс 55



Повышенная температура среды, предельная, °С
плюс 80



Пониженная температура среды, рабочая, °С
минус 55



Пониженная температура среды, предельная, °С
минус 60



Повышенная влажность воздуха. Относительная влажность при 35 °С, %
98




Гарантии поставщика
Гарантийный срок эксплуатации – 3,5 лет в пределах срока службы.
Срок службы и хранения
Средняя наработка на отказ (Топ) – не менее 10 000 ч.
Средний налет на отказ и повреждение (Тс) – не менее 5 000 л/ч.
Назначенный ресурс (Трн) – 50 000 ч.
Назначенный срок службы (Тсн) – 12 лет.
Назначенный срок хранения (Тхр) – 5 лет.
Упаковка
Модуль ВОД поставлятся в картонной коробке 215х150х45 мм, в коробке 2 шт. модулей.



            [checked_out] => 0
            [checked_out_time] => 0000-00-00 00:00:00
            [catid] => 16
            [created] => 2023-12-27 00:00:00
            [created_by] => 503
            [created_by_alias] =>
            [state] => 1
            [modified] => 2024-09-05 08:01:50
            [modified_by] => 503
            [modified_by_name] => Super User
            [publish_up] => 2024-07-17 13:25:56
            [publish_down] => 0000-00-00 00:00:00
            [images] => {"image_intro":"","float_intro":"","image_intro_alt":"","image_intro_caption":"","image_fulltext":"images\/prod_files\/\u041a\u043e\u043d\u0432\u0435\u0440\u0442\u043e\u0440\u044b\/vod.png","float_fulltext":"","image_fulltext_alt":"","image_fulltext_caption":""}
            [urls] => {"urla":false,"urlatext":"","targeta":"","urlb":false,"urlbtext":"","targetb":"","urlc":false,"urlctext":"","targetc":""}
            [attribs] => {"article_layout":"protonewkkk:article-prod","show_title":"0","link_titles":"0","show_tags":"0","show_intro":"","info_block_position":"","info_block_show_title":"0","show_category":"0","link_category":"0","show_parent_category":"","link_parent_category":"","show_associations":"","show_author":"","link_author":"","show_create_date":"","show_modify_date":"","show_publish_date":"","show_item_navigation":"","show_icons":"0","show_print_icon":"0","show_email_icon":"","show_vote":"","show_hits":"","show_noauth":"","urls_position":"","alternative_readmore":"","article_page_title":"","show_publishing_options":"","show_article_options":"","show_urls_images_backend":"","show_urls_images_frontend":""}
            [metadata] => {"robots":"","author":"","rights":"","xreference":""}
            [metakey] =>
            [metadesc] =>
            [access] => 1
            [hits] => 113
            [xreference] =>
            [featured] => 0
            [language] => *
            [readmore] => 6067
            [ordering] => 1
            [category_title] => Конверторы
            [category_route] => produktsiya/konvertory
            [category_access] => 1
            [category_alias] => konvertory
            [published] => 1
            [parents_published] => 1
            [lft] => 26
            [author] => Super User
            [author_email] => it@centervospi.ru
            [parent_title] => Продукция
            [parent_id] => 15
            [parent_route] => produktsiya
            [parent_alias] => produktsiya
            [alternative_readmore] =>
            [layout] =>
            [params] => Joomla\Registry\Registry Object
                (
                    [data:protected] => stdClass Object
                        (
                            [article_layout] => protonewkkk:article-prod
                            [show_title] => 0
                            [link_titles] => 0
                            [show_intro] => 1
                            [info_block_position] => 0
                            [info_block_show_title] => 0
                            [show_category] => 0
                            [link_category] => 0
                            [show_parent_category] => 0
                            [link_parent_category] => 0
                            [show_associations] => 0
                            [flags] => 1
                            [show_author] => 0
                            [link_author] => 0
                            [show_create_date] => 0
                            [show_modify_date] => 0
                            [show_publish_date] => 0
                            [show_item_navigation] => 1
                            [show_vote] => 0
                            [show_readmore] => 1
                            [show_readmore_title] => 1
                            [readmore_limit] => 100
                            [show_tags] => 0
                            [show_icons] => 0
                            [show_print_icon] => 0
                            [show_email_icon] => 0
                            [show_hits] => 0
                            [record_hits] => 1
                            [show_noauth] => 0
                            [urls_position] => 0
                            [captcha] =>
                            [show_publishing_options] => 1
                            [show_article_options] => 1
                            [save_history] => 1
                            [history_limit] => 10
                            [show_urls_images_frontend] => 0
                            [show_urls_images_backend] => 1
                            [targeta] => 0
                            [targetb] => 0
                            [targetc] => 0
                            [float_intro] => left
                            [float_fulltext] => left
                            [category_layout] => _:blog
                            [show_category_heading_title_text] => 0
                            [show_category_title] => 1
                            [show_description] => 1
                            [show_description_image] => 0
                            [maxLevel] => 1
                            [show_empty_categories] => 1
                            [show_no_articles] => 1
                            [show_subcat_desc] => 1
                            [show_cat_num_articles] => 0
                            [show_cat_tags] => 1
                            [show_base_description] => 1
                            [maxLevelcat] => -1
                            [show_empty_categories_cat] => 0
                            [show_subcat_desc_cat] => 1
                            [show_cat_num_articles_cat] => 0
                            [num_leading_articles] => 1
                            [num_intro_articles] => 4
                            [num_columns] => 1
                            [num_links] => 8
                            [multi_column_order] => 0
                            [show_subcategory_content] => 0
                            [show_pagination_limit] => 1
                            [filter_field] => hide
                            [show_headings] => 1
                            [list_show_date] => 0
                            [date_format] =>
                            [list_show_hits] => 0
                            [list_show_author] => 0
                            [orderby_pri] => order
                            [orderby_sec] => rdate
                            [order_date] => published
                            [show_pagination] => 0
                            [show_pagination_results] => 0
                            [show_featured] => show
                            [show_feed_link] => 1
                            [feed_summary] => 0
                            [feed_show_readmore] => 0
                            [sef_advanced] => 0
                            [sef_ids] => 0
                            [custom_fields_enable] => 1
                            [show_page_heading] => 0
                            [display_num] => 0
                            [menu_text] => 1
                            [menu_show] => 1
                            [secure] => 0
                            [page_title] => Конверторы
                            [page_description] => Волоконно-оптические устройства
                            [page_rights] =>
                            [robots] =>
                            [access-view] => 1
                        )

                    [initialized:protected] => 1
                    [separator] => .
                )

            [displayDate] => 2023-12-27 00:00:00
            [slug] => 333:prod-669662e61d5e0-85
            [parent_slug] => 15:produktsiya
            [catslug] => 16:konvertory
            [event] => stdClass Object
                (
                    [afterDisplayTitle] =>
                    [beforeDisplayContent] =>
                    [afterDisplayContent] =>
                )

            [text] =>


            [jcfields] => Array
                (
                )

        )

    [2] => stdClass Object
        (
            [id] => 334
            [title] => Модуль ВОМ КЕФС.203729.075ТУ
            [alias] => prod-669662e61d5ee-87
            [introtext] =>


            [fulltext] =>






Технические условия


Габаритный чертеж




Модуль ВОМ КЕФС.203729.075ТУ
 Заказать   Консультация



Назначение продукции
Модуль предназначен для объединения оптических каналов с длинами волн несущих 1310 нм и 1550 нм
Функциональное описание
Модуль представляет собой волоконно-оптический мультиплексор, имеющий два входных порта и один выходной порт и предназначенный для объединения оптических каналов с длинами волн несущих 1310 нм и 1550 нм.

Комплектность



Элемент
Обозначение
Количество
Примечание


Модуль ВОМ
КЕФС.203729.075
1



Этикетка
КЕФС.203729.075 ЭТ
1




Основные технические данные



Параметр
Значение
Примечание


Масса
Не более 300 гр.



Габаритные размеры, мм
128х86х20 мм.



Рабочая длина волны, нм
1,55/1,31




Условия эксплуатации



Параметр
Значение
Примечание


Механический удар одиночного действия. Пиковое ударное ускорение, м/с^2 (g)
150 (15)



Механический удар одиночного действия. Длительность действия ударного ускорения, мс
20



Случайная вибрация. Амплитуда ускорения, м/с2 (g)
2,9 (0,3) –19,6(2,0)



Случайная вибрация. Диапазон частот, Гц
5 – 40



Повышенная температура среды, рабочая, °С
плюс 55



Повышенная температура среды, предельная, °С
плюс 80



Пониженная температура среды, рабочая, °С
минус 55



Пониженная температура среды, предельная, °С
минус 60



Повышенная влажность воздуха. Относительная влажность при 35 °С, %
98




Гарантии поставщика
Гарантийный срок эксплуатации – 3,5 лет в пределах срока службы.
Срок службы и хранения
Средняя наработка на отказ (Топ) – не менее 10 000 ч.
Средний налет на отказ и повреждение (Тс) – не менее 5 000 л/ч.
 Назначенный ресурс (Трн) – 50 000 ч.
 Назначенный срок службы (Тсн) – 12 лет.
 Назначенный срок хранения (Тхр) – 5 лет.
Упаковка
Модуль ВОМ поставлятся в картонной коробке 215х150х45 мм, в коробке 2 шт. модулей.



            [checked_out] => 0
            [checked_out_time] => 0000-00-00 00:00:00
            [catid] => 16
            [created] => 2023-12-27 00:00:00
            [created_by] => 503
            [created_by_alias] =>
            [state] => 1
            [modified] => 2024-09-05 08:01:40
            [modified_by] => 503
            [modified_by_name] => Super User
            [publish_up] => 2024-07-16 12:30:54
            [publish_down] => 0000-00-00 00:00:00
            [images] => {"image_intro":"","float_intro":"","image_intro_alt":"","image_intro_caption":"","image_fulltext":"images\/prod_files\/\u041a\u043e\u043d\u0432\u0435\u0440\u0442\u043e\u0440\u044b\/vom.png","float_fulltext":"","image_fulltext_alt":"","image_fulltext_caption":""}
            [urls] => {"urla":false,"urlatext":"","targeta":"","urlb":false,"urlbtext":"","targetb":"","urlc":false,"urlctext":"","targetc":""}
            [attribs] => {"article_layout":"protonewkkk:article-prod","show_title":"0","link_titles":"0","show_tags":"0","show_intro":"","info_block_position":"","info_block_show_title":"0","show_category":"0","link_category":"0","show_parent_category":"","link_parent_category":"","show_associations":"","show_author":"","link_author":"","show_create_date":"","show_modify_date":"","show_publish_date":"","show_item_navigation":"","show_icons":"0","show_print_icon":"0","show_email_icon":"","show_vote":"","show_hits":"","show_noauth":"","urls_position":"","alternative_readmore":"","article_page_title":"","show_publishing_options":"","show_article_options":"","show_urls_images_backend":"","show_urls_images_frontend":""}
            [metadata] => {"robots":"","author":"","rights":"","xreference":""}
            [metakey] =>
            [metadesc] =>
            [access] => 1
            [hits] => 94
            [xreference] =>
            [featured] => 0
            [language] => *
            [readmore] => 5190
            [ordering] => 1
            [category_title] => Конверторы
            [category_route] => produktsiya/konvertory
            [category_access] => 1
            [category_alias] => konvertory
            [published] => 1
            [parents_published] => 1
            [lft] => 26
            [author] => Super User
            [author_email] => it@centervospi.ru
            [parent_title] => Продукция
            [parent_id] => 15
            [parent_route] => produktsiya
            [parent_alias] => produktsiya
            [alternative_readmore] =>
            [layout] =>
            [params] => Joomla\Registry\Registry Object
                (
                    [data:protected] => stdClass Object
                        (
                            [article_layout] => protonewkkk:article-prod
                            [show_title] => 0
                            [link_titles] => 0
                            [show_intro] => 1
                            [info_block_position] => 0
                            [info_block_show_title] => 0
                            [show_category] => 0
                            [link_category] => 0
                            [show_parent_category] => 0
                            [link_parent_category] => 0
                            [show_associations] => 0
                            [flags] => 1
                            [show_author] => 0
                            [link_author] => 0
                            [show_create_date] => 0
                            [show_modify_date] => 0
                            [show_publish_date] => 0
                            [show_item_navigation] => 1
                            [show_vote] => 0
                            [show_readmore] => 1
                            [show_readmore_title] => 1
                            [readmore_limit] => 100
                            [show_tags] => 0
                            [show_icons] => 0
                            [show_print_icon] => 0
                            [show_email_icon] => 0
                            [show_hits] => 0
                            [record_hits] => 1
                            [show_noauth] => 0
                            [urls_position] => 0
                            [captcha] =>
                            [show_publishing_options] => 1
                            [show_article_options] => 1
                            [save_history] => 1
                            [history_limit] => 10
                            [show_urls_images_frontend] => 0
                            [show_urls_images_backend] => 1
                            [targeta] => 0
                            [targetb] => 0
                            [targetc] => 0
                            [float_intro] => left
                            [float_fulltext] => left
                            [category_layout] => _:blog
                            [show_category_heading_title_text] => 0
                            [show_category_title] => 1
                            [show_description] => 1
                            [show_description_image] => 0
                            [maxLevel] => 1
                            [show_empty_categories] => 1
                            [show_no_articles] => 1
                            [show_subcat_desc] => 1
                            [show_cat_num_articles] => 0
                            [show_cat_tags] => 1
                            [show_base_description] => 1
                            [maxLevelcat] => -1
                            [show_empty_categories_cat] => 0
                            [show_subcat_desc_cat] => 1
                            [show_cat_num_articles_cat] => 0
                            [num_leading_articles] => 1
                            [num_intro_articles] => 4
                            [num_columns] => 1
                            [num_links] => 8
                            [multi_column_order] => 0
                            [show_subcategory_content] => 0
                            [show_pagination_limit] => 1
                            [filter_field] => hide
                            [show_headings] => 1
                            [list_show_date] => 0
                            [date_format] =>
                            [list_show_hits] => 0
                            [list_show_author] => 0
                            [orderby_pri] => order
                            [orderby_sec] => rdate
                            [order_date] => published
                            [show_pagination] => 0
                            [show_pagination_results] => 0
                            [show_featured] => show
                            [show_feed_link] => 1
                            [feed_summary] => 0
                            [feed_show_readmore] => 0
                            [sef_advanced] => 0
                            [sef_ids] => 0
                            [custom_fields_enable] => 1
                            [show_page_heading] => 0
                            [display_num] => 0
                            [menu_text] => 1
                            [menu_show] => 1
                            [secure] => 0
                            [page_title] => Конверторы
                            [page_description] => Волоконно-оптические устройства
                            [page_rights] =>
                            [robots] =>
                            [access-view] => 1
                        )

                    [initialized:protected] => 1
                    [separator] => .
                )

            [displayDate] => 2023-12-27 00:00:00
            [slug] => 334:prod-669662e61d5ee-87
            [parent_slug] => 15:produktsiya
            [catslug] => 16:konvertory
            [event] => stdClass Object
                (
                    [afterDisplayTitle] =>
                    [beforeDisplayContent] =>
                    [afterDisplayContent] =>
                )

            [text] =>


            [jcfields] => Array
                (
                )

        )

    [3] => stdClass Object
        (
            [id] => 332
            [title] => Блок мультиплексора МЛ-4/100 КЕФС.469466.001ТУ
            [alias] => prod-669662e61d5d0-83
            [introtext] =>


            [fulltext] =>







Блок мультиплексора МЛ-4/100 КЕФС.469466.001ТУ
 Заказать   Консультация



Назначение продукции
МЛ-4/100 предназначен для дуплексной передачи 4-х сигналов стандарта Fast Ethernet 100Base-TX и одного сигнала по стандарту ГОСТ Р ИСО 8482-93 (RS-485).
Функциональное описание
МЛ-4/100 работает в паре с блоком демультиплексора ДМЛ-4/100, находящимся на другом конце оптической линии. Содержит один оптический порт, 4 порта спецификации Fast Ethernet 100Base-TX, и порт RS-485. Обеспечивается одновременная и независимая передача сигналов по портам «FE1» – «FE4» и RS-485. Оптический порт осуществляет передачу линейного сигнала на длине волны излучения λ=1,3 мкм, приём - на длине волны λ=1,55 мкм.
Комплектность



Элемент
Обозначение
Количество
Примечание


 Блок МЛ-4/100
 КЕФС.469466.001
 1



 Паспорт
 КЕФС.469466.001ПС
 1




Основные технические данные



Параметр
Значение
Примечание


Напряжение питания, В
21-29 В



Ток потребления, А
не более 0,2 А



Выходная оптическая мощность, дБм
не менее минус 10 дБм



Порог чувствительности приемника, дБм
не более минус 20 дБм



Габаритные размеры (на подставке), мм
154 × 114 × 86 мм



Габаритные размеры (на уголках), мл
154 × 142 × 57 мм



Масса, кг
не более 1,1 кг




Условия эксплуатации



Параметр
Значение
Примечание


Повышенная температура среды, рабочая, °С
плюс 65°С



Повышенная температура среды, предельная, °С
плюс 75°С



Пониженная температура среды, рабочая, °С
минус 50°С



Пониженная температура среды, предельная, °С
минус 65°С



Повышенная влажность воздуха. Относительная влажность при 35 °С, %
до 98%



Атмосферное пониженное давление.Значение при эксплуатации, Па (мм.рт.ст)
от 70 до 101 кПа (525 – 760 мм рт.ст)



Случайная вибрация. Амплитуда ускорения, м/с2 (g)
50 м/с2 (5)



Случайная вибрация. Диапазон частот, Гц
1-500 Гц




Гарантии поставщика

Гарантийный срок хранения в отапливаемом хранилище – 10 лет со дня приемки блока представителем ОТК.
Гарантийный срок эксплуатации – 2 года с даты ввода в эксплуатацию.
Гарантийная наработка равна среднему времени наработки на отказ 10 000 ч в пределах гарантийного срока эксплуатации.

Дополнительная информация
Блок может поставляться в 4 вариантах: с креплением на уголках или подставке, с маркировкой, выполненной кириллицей или латиницей. При заказе обятельно указывается исполнение изделия (см. габаритный чертеж).



            [checked_out] => 0
            [checked_out_time] => 0000-00-00 00:00:00
            [catid] => 16
            [created] => 2023-12-27 00:00:00
            [created_by] => 503
            [created_by_alias] =>
            [state] => 1
            [modified] => 2024-09-05 08:02:05
            [modified_by] => 503
            [modified_by_name] => Super User
            [publish_up] => 2024-07-16 12:28:47
            [publish_down] => 0000-00-00 00:00:00
            [images] => {"image_intro":"","float_intro":"","image_intro_alt":"","image_intro_caption":"","image_fulltext":"images\/prod_files\/\u043c\u043b \u0434\u043c\u043b \u0423\u041a\u042d \u0423\u041e\u041c\u041a\/\u041c\u041b_\u0414\u041c\u041b__2.png","float_fulltext":"","image_fulltext_alt":"","image_fulltext_caption":""}
            [urls] => {"urla":false,"urlatext":"","targeta":"","urlb":false,"urlbtext":"","targetb":"","urlc":false,"urlctext":"","targetc":""}
            [attribs] => {"article_layout":"protonewkkk:article-prod","show_title":"0","link_titles":"0","show_tags":"0","show_intro":"","info_block_position":"","info_block_show_title":"0","show_category":"0","link_category":"0","show_parent_category":"","link_parent_category":"","show_associations":"","show_author":"","link_author":"","show_create_date":"","show_modify_date":"","show_publish_date":"","show_item_navigation":"","show_icons":"0","show_print_icon":"0","show_email_icon":"","show_vote":"","show_hits":"","show_noauth":"","urls_position":"","alternative_readmore":"","article_page_title":"","show_publishing_options":"","show_article_options":"","show_urls_images_backend":"","show_urls_images_frontend":""}
            [metadata] => {"robots":"","author":"","rights":"","xreference":""}
            [metakey] =>
            [metadesc] =>
            [access] => 1
            [hits] => 123
            [xreference] =>
            [featured] => 0
            [language] => *
            [readmore] => 5806
            [ordering] => 1
            [category_title] => Конверторы
            [category_route] => produktsiya/konvertory
            [category_access] => 1
            [category_alias] => konvertory
            [published] => 1
            [parents_published] => 1
            [lft] => 26
            [author] => Super User
            [author_email] => it@centervospi.ru
            [parent_title] => Продукция
            [parent_id] => 15
            [parent_route] => produktsiya
            [parent_alias] => produktsiya
            [alternative_readmore] =>
            [layout] =>
            [params] => Joomla\Registry\Registry Object
                (
                    [data:protected] => stdClass Object
                        (
                            [article_layout] => protonewkkk:article-prod
                            [show_title] => 0
                            [link_titles] => 0
                            [show_intro] => 1
                            [info_block_position] => 0
                            [info_block_show_title] => 0
                            [show_category] => 0
                            [link_category] => 0
                            [show_parent_category] => 0
                            [link_parent_category] => 0
                            [show_associations] => 0
                            [flags] => 1
                            [show_author] => 0
                            [link_author] => 0
                            [show_create_date] => 0
                            [show_modify_date] => 0
                            [show_publish_date] => 0
                            [show_item_navigation] => 1
                            [show_vote] => 0
                            [show_readmore] => 1
                            [show_readmore_title] => 1
                            [readmore_limit] => 100
                            [show_tags] => 0
                            [show_icons] => 0
                            [show_print_icon] => 0
                            [show_email_icon] => 0
                            [show_hits] => 0
                            [record_hits] => 1
                            [show_noauth] => 0
                            [urls_position] => 0
                            [captcha] =>
                            [show_publishing_options] => 1
                            [show_article_options] => 1
                            [save_history] => 1
                            [history_limit] => 10
                            [show_urls_images_frontend] => 0
                            [show_urls_images_backend] => 1
                            [targeta] => 0
                            [targetb] => 0
                            [targetc] => 0
                            [float_intro] => left
                            [float_fulltext] => left
                            [category_layout] => _:blog
                            [show_category_heading_title_text] => 0
                            [show_category_title] => 1
                            [show_description] => 1
                            [show_description_image] => 0
                            [maxLevel] => 1
                            [show_empty_categories] => 1
                            [show_no_articles] => 1
                            [show_subcat_desc] => 1
                            [show_cat_num_articles] => 0
                            [show_cat_tags] => 1
                            [show_base_description] => 1
                            [maxLevelcat] => -1
                            [show_empty_categories_cat] => 0
                            [show_subcat_desc_cat] => 1
                            [show_cat_num_articles_cat] => 0
                            [num_leading_articles] => 1
                            [num_intro_articles] => 4
                            [num_columns] => 1
                            [num_links] => 8
                            [multi_column_order] => 0
                            [show_subcategory_content] => 0
                            [show_pagination_limit] => 1
                            [filter_field] => hide
                            [show_headings] => 1
                            [list_show_date] => 0
                            [date_format] =>
                            [list_show_hits] => 0
                            [list_show_author] => 0
                            [orderby_pri] => order
                            [orderby_sec] => rdate
                            [order_date] => published
                            [show_pagination] => 0
                            [show_pagination_results] => 0
                            [show_featured] => show
                            [show_feed_link] => 1
                            [feed_summary] => 0
                            [feed_show_readmore] => 0
                            [sef_advanced] => 0
                            [sef_ids] => 0
                            [custom_fields_enable] => 1
                            [show_page_heading] => 0
                            [display_num] => 0
                            [menu_text] => 1
                            [menu_show] => 1
                            [secure] => 0
                            [page_title] => Конверторы
                            [page_description] => Волоконно-оптические устройства
                            [page_rights] =>
                            [robots] =>
                            [access-view] => 1
                        )

                    [initialized:protected] => 1
                    [separator] => .
                )

            [displayDate] => 2023-12-27 00:00:00
            [slug] => 332:prod-669662e61d5d0-83
            [parent_slug] => 15:produktsiya
            [catslug] => 16:konvertory
            [event] => stdClass Object
                (
                    [afterDisplayTitle] =>
                    [beforeDisplayContent] =>
                    [afterDisplayContent] =>
                )

            [text] =>


            [jcfields] => Array
                (
                )

        )

    [4] => stdClass Object
        (
            [id] => 310
            [title] => Устройство оконечное медиаконвертора ВС311-05 КЕФС.465247.007ТУ
            [alias] => prod-669662e61d483-39
            [introtext] =>


            [fulltext] =>







Устройство оконечное медиаконвертора (ВС311-05) КЕФС.465247.007ТУ
 Заказать   Консультация



Назначение продукции
Ячейка предназначена для преобразования электрических сигналов с витой пары в оптические для передачи их по волоконно-оптическим каналам по интерфейсу Fast Ethernet (стандарт IEEE-802.3), а также выполнения обратного преобразования.
Функциональное описание
Ячейка обеспечивает преобразования электрических сигналов с витой пары в оптические для передачи их по волоконно-оптическим каналам по интерфейсу Fast Ethernet (стандарт IEEE-802.3), а также выполнения обратного преобразования по четырем независимым каналам.
Ячейка выполнена в конструктиве стандарта Евромеханика, типоразмер 6U.
Ячейка содержит четыре независимых канала, каждый канал содержит:

один порт электрический с интерфейсом 100Base-TX (стандарт IEEE 802.3u);
 один порт оптический с интерфейсом 100Base-FX (стандарт IEEE 802.3u).

Порт 100Base-FX ячейки обеспечивает передачу данных по одномодовому волоконно-оптическому кабелю на дальность до 5 км, что соответствует средней выходной мощности оптического передатчика – не менее минус 15 дБм и порогу чувствительности оптического приемника – не более минус 31 дБм.
Ячейка обеспечивает работу каждого порта в режиме дуплексной связи на скорости 100 Мбит/с.
Поддерживает протокол автосоглавования скорости работы (Auto–Negotiation) эл. портов.
Основные технические данные



Параметр
Значение
Примечание


Максимальная длина сегмента - витая пара 5 категории
до 100 м



Максимальная длина сегмента для многомодового оптического кабеля
до 2 км



Максимальная длина сегмента для одномодового оптического кабеля
до 5 км



Рабочая длина волны, нм
1300 нм



Тип разъёма оптического порта
розетка FC/PC



Тип разъёма электрического порта
вилка 2x32 Row-DIN 41612 Type C



Напряжение питания, В
21÷30 В



Ток потребления, А
0,7 А



Масса, кг
1 кг



Габаритные размеры, мм
262×203×40,5 мм




Условия эксплуатации



Параметр
Значение
Примечание


Диапазон температур при эксплуатации
от минус 50 до 55 ºС



Относительная влажность воздуха, %
до 100 % при 35 ℃




Упаковка
Картонная коробка 298х290х62 мм
Ресурсы, сроки службы, сроки хранения

Среднее время наработки ячейки до отказа (Тср) – не менее 20 000 ч.
Назначенный полный срок службы – 25 лет
Назначенный срок хранения в отапливаемых помещениях – 25 лет

Гарантии поставщика

Поставщик гарантирует соответствие качества Ячейки ВС311-05 КЕФС.465247.007 требованиям действующей технической документации при соблюдении потребителем правил хранения, эксплуатации и транспортирования, установленных в КЕФС.465247.007ТУ.
Средняя наработка до отказа – 20 000 часов.
Гарантийный срок эксплуатации 6,5 лет со дня приемки представителем заказчика.




            [checked_out] => 0
            [checked_out_time] => 0000-00-00 00:00:00
            [catid] => 16
            [created] => 2023-12-27 00:00:00
            [created_by] => 503
            [created_by_alias] =>
            [state] => 1
            [modified] => 2024-09-05 08:22:42
            [modified_by] => 503
            [modified_by_name] => Super User
            [publish_up] => 2024-07-16 12:20:34
            [publish_down] => 0000-00-00 00:00:00
            [images] => {"image_intro":"","float_intro":"","image_intro_alt":"","image_intro_caption":"","image_fulltext":"images\/prod_files\/\u0432\u0441111\/\u0412\u0421311-04.png","float_fulltext":"","image_fulltext_alt":"","image_fulltext_caption":""}
            [urls] => {"urla":false,"urlatext":"","targeta":"","urlb":false,"urlbtext":"","targetb":"","urlc":false,"urlctext":"","targetc":""}
            [attribs] => {"article_layout":"protonewkkk:article-prod","show_title":"0","link_titles":"0","show_tags":"0","show_intro":"","info_block_position":"","info_block_show_title":"0","show_category":"0","link_category":"0","show_parent_category":"","link_parent_category":"","show_associations":"","show_author":"","link_author":"","show_create_date":"","show_modify_date":"","show_publish_date":"","show_item_navigation":"","show_icons":"0","show_print_icon":"0","show_email_icon":"","show_vote":"","show_hits":"","show_noauth":"","urls_position":"","alternative_readmore":"","article_page_title":"","show_publishing_options":"","show_article_options":"","show_urls_images_backend":"","show_urls_images_frontend":""}
            [metadata] => {"robots":"","author":"","rights":"","xreference":""}
            [metakey] =>
            [metadesc] =>
            [access] => 1
            [hits] => 107
            [xreference] =>
            [featured] => 0
            [language] => *
            [readmore] => 6669
            [ordering] => 1
            [category_title] => Конверторы
            [category_route] => produktsiya/konvertory
            [category_access] => 1
            [category_alias] => konvertory
            [published] => 1
            [parents_published] => 1
            [lft] => 26
            [author] => Super User
            [author_email] => it@centervospi.ru
            [parent_title] => Продукция
            [parent_id] => 15
            [parent_route] => produktsiya
            [parent_alias] => produktsiya
            [alternative_readmore] =>
            [layout] =>
            [params] => Joomla\Registry\Registry Object
                (
                    [data:protected] => stdClass Object
                        (
                            [article_layout] => protonewkkk:article-prod
                            [show_title] => 0
                            [link_titles] => 0
                            [show_intro] => 1
                            [info_block_position] => 0
                            [info_block_show_title] => 0
                            [show_category] => 0
                            [link_category] => 0
                            [show_parent_category] => 0
                            [link_parent_category] => 0
                            [show_associations] => 0
                            [flags] => 1
                            [show_author] => 0
                            [link_author] => 0
                            [show_create_date] => 0
                            [show_modify_date] => 0
                            [show_publish_date] => 0
                            [show_item_navigation] => 1
                            [show_vote] => 0
                            [show_readmore] => 1
                            [show_readmore_title] => 1
                            [readmore_limit] => 100
                            [show_tags] => 0
                            [show_icons] => 0
                            [show_print_icon] => 0
                            [show_email_icon] => 0
                            [show_hits] => 0
                            [record_hits] => 1
                            [show_noauth] => 0
                            [urls_position] => 0
                            [captcha] =>
                            [show_publishing_options] => 1
                            [show_article_options] => 1
                            [save_history] => 1
                            [history_limit] => 10
                            [show_urls_images_frontend] => 0
                            [show_urls_images_backend] => 1
                            [targeta] => 0
                            [targetb] => 0
                            [targetc] => 0
                            [float_intro] => left
                            [float_fulltext] => left
                            [category_layout] => _:blog
                            [show_category_heading_title_text] => 0
                            [show_category_title] => 1
                            [show_description] => 1
                            [show_description_image] => 0
                            [maxLevel] => 1
                            [show_empty_categories] => 1
                            [show_no_articles] => 1
                            [show_subcat_desc] => 1
                            [show_cat_num_articles] => 0
                            [show_cat_tags] => 1
                            [show_base_description] => 1
                            [maxLevelcat] => -1
                            [show_empty_categories_cat] => 0
                            [show_subcat_desc_cat] => 1
                            [show_cat_num_articles_cat] => 0
                            [num_leading_articles] => 1
                            [num_intro_articles] => 4
                            [num_columns] => 1
                            [num_links] => 8
                            [multi_column_order] => 0
                            [show_subcategory_content] => 0
                            [show_pagination_limit] => 1
                            [filter_field] => hide
                            [show_headings] => 1
                            [list_show_date] => 0
                            [date_format] =>
                            [list_show_hits] => 0
                            [list_show_author] => 0
                            [orderby_pri] => order
                            [orderby_sec] => rdate
                            [order_date] => published
                            [show_pagination] => 0
                            [show_pagination_results] => 0
                            [show_featured] => show
                            [show_feed_link] => 1
                            [feed_summary] => 0
                            [feed_show_readmore] => 0
                            [sef_advanced] => 0
                            [sef_ids] => 0
                            [custom_fields_enable] => 1
                            [show_page_heading] => 0
                            [display_num] => 0
                            [menu_text] => 1
                            [menu_show] => 1
                            [secure] => 0
                            [page_title] => Конверторы
                            [page_description] => Волоконно-оптические устройства
                            [page_rights] =>
                            [robots] =>
                            [access-view] => 1
                        )

                    [initialized:protected] => 1
                    [separator] => .
                )

            [displayDate] => 2023-12-27 00:00:00
            [slug] => 310:prod-669662e61d483-39
            [parent_slug] => 15:produktsiya
            [catslug] => 16:konvertory
            [event] => stdClass Object
                (
                    [afterDisplayTitle] =>
                    [beforeDisplayContent] =>
                    [afterDisplayContent] =>
                )

            [text] =>


            [jcfields] => Array
                (
                )

        )

    [5] => stdClass Object
        (
            [id] => 329
            [title] => Модуль конвертора среды передачи GE МК-2 КЕФС.469135.051
            [alias] => prod-669662e61d5ad-77
            [introtext] =>


            [fulltext] =>

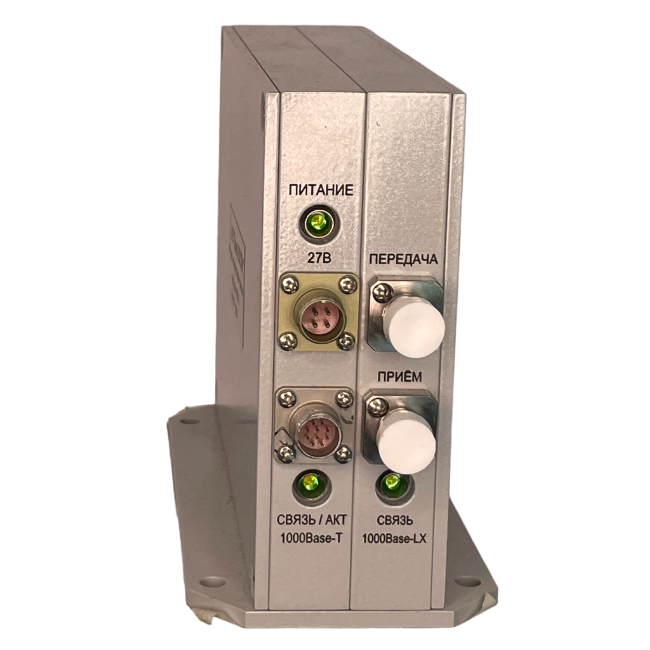

Модуль конвертора среды передачи (GE МК-2) КЕФС.469135.051
 Заказать   Консультация



Назначение продукции
Модуль предназначен для преобразования электрических сигналов с витой пары в оптические для передачи их по волоконно-оптическим каналам на базе технологии Gigabit Ethernet, а также выполнения обратного преобразования.
Функциональное описание
Предназначен для работы в сетях информационного обмена Gigabit Ethernet, модуль осуществляет преобразование среды передачи сигнала с витой пары на оптику и последующее обратное преобразование. Модуль может использоваться для увеличения расстояния соединения между двумя устройствами с выходами Gigabit Ethernet на витую пару посредством оптического кабеля без снижения производительности, а также для передачи информации через области воздействия электромагнитных помех.

Ключевые особенности:
• Модуль поддерживает стандарт IEEE 802.3 1000Base-T/LX;
• Скорость передачи данных 1 Гбит/с;
• Способ передачи пакетов – «на лету» (максимальная задержка 0,4 мкс);
• Поддерживает полу- или полнодуплексного соединения, по порту 1000Base-T автоматическое определение режима передачи;
• Поддерживает автоматическое кроссирование при подключении MDI-X кабеля;
• Содержит индикатор «связь/активность» для порта 1000Base-T, индикатор «связь» для порта 1000Base-LX, индикатор питания;
Срок службы и хранения
Среднее время наработки на отказ, не менее 50000 ч
Срок службы 12 лет
Средний срок сохраняемости в отапливаемых помещениях, не менее 10 лет
Комплектность



Элемент
Обозначение
Количество
Примечание


Розетка
МР1-10-5-В или другая с анал-ыми хар-ми
1
Ответный разъем. Поставляется по требованию заказчика


Розетка
РС4ТВ АВ0.364.047ТУ (или РС4ЭТВ)
1
Ответный разъем. Поставляется по требованию заказчика



Основные технические данные



Параметр
Значение
Примечание


Максимальная длина сегмента - витая пара 5 категории
до 100 м



Максимальная длина сегмента - одномодовый оптический кабель
до 5 км




Условия эксплуатации



Параметр
Значение
Примечание


Диапазон температур при эксплуатации
от минус 60 до 70 ºС




Упаковка
Картонная коробка 192х132х109 мм.
Гарантии поставщика

Поставщик  гарантирует соответствие качества модуля МК-2 КЕФС.469135.051 требованиям действующей технической документации при соблюдении потребителем правил хранения, эксплуатации и транспортирования, установленных в КЕФС.469135.051ТУ.
Средняя наработка до отказа – 100 000 часов.
Гарантийный срок эксплуатации – 5 лет с учетом срока хранения.

Дополнительная информация
Изделие входит в Перечень электронной компонентной базы ЭКБ (часть 19, книга 1).
Гарантийный срок эксплуатации – 5 лет с учетом срока хранения.



            [checked_out] => 0
            [checked_out_time] => 0000-00-00 00:00:00
            [catid] => 16
            [created] => 2023-12-27 00:00:00
            [created_by] => 503
            [created_by_alias] =>
            [state] => 1
            [modified] => 2024-09-05 08:03:02
            [modified_by] => 503
            [modified_by_name] => Super User
            [publish_up] => 2024-07-16 12:17:29
            [publish_down] => 0000-00-00 00:00:00
            [images] => {"image_intro":"","float_intro":"","image_intro_alt":"","image_intro_caption":"","image_fulltext":"images\/prod_files\/\u041a\u041c\u041f\u0418\/\u043a\u043c\u043f\u0438.png","float_fulltext":"","image_fulltext_alt":"","image_fulltext_caption":""}
            [urls] => {"urla":false,"urlatext":"","targeta":"","urlb":false,"urlbtext":"","targetb":"","urlc":false,"urlctext":"","targetc":""}
            [attribs] => {"article_layout":"protonewkkk:article-prod","show_title":"0","link_titles":"0","show_tags":"0","show_intro":"","info_block_position":"","info_block_show_title":"0","show_category":"0","link_category":"0","show_parent_category":"","link_parent_category":"","show_associations":"","show_author":"","link_author":"","show_create_date":"","show_modify_date":"","show_publish_date":"","show_item_navigation":"","show_icons":"0","show_print_icon":"0","show_email_icon":"","show_vote":"","show_hits":"","show_noauth":"","urls_position":"","alternative_readmore":"","article_page_title":"","show_publishing_options":"","show_article_options":"","show_urls_images_backend":"","show_urls_images_frontend":""}
            [metadata] => {"robots":"","author":"","rights":"","xreference":""}
            [metakey] =>
            [metadesc] =>
            [access] => 1
            [hits] => 136
            [xreference] =>
            [featured] => 0
            [language] => *
            [readmore] => 6063
            [ordering] => 1
            [category_title] => Конверторы
            [category_route] => produktsiya/konvertory
            [category_access] => 1
            [category_alias] => konvertory
            [published] => 1
            [parents_published] => 1
            [lft] => 26
            [author] => Super User
            [author_email] => it@centervospi.ru
            [parent_title] => Продукция
            [parent_id] => 15
            [parent_route] => produktsiya
            [parent_alias] => produktsiya
            [alternative_readmore] =>
            [layout] =>
            [params] => Joomla\Registry\Registry Object
                (
                    [data:protected] => stdClass Object
                        (
                            [article_layout] => protonewkkk:article-prod
                            [show_title] => 0
                            [link_titles] => 0
                            [show_intro] => 1
                            [info_block_position] => 0
                            [info_block_show_title] => 0
                            [show_category] => 0
                            [link_category] => 0
                            [show_parent_category] => 0
                            [link_parent_category] => 0
                            [show_associations] => 0
                            [flags] => 1
                            [show_author] => 0
                            [link_author] => 0
                            [show_create_date] => 0
                            [show_modify_date] => 0
                            [show_publish_date] => 0
                            [show_item_navigation] => 1
                            [show_vote] => 0
                            [show_readmore] => 1
                            [show_readmore_title] => 1
                            [readmore_limit] => 100
                            [show_tags] => 0
                            [show_icons] => 0
                            [show_print_icon] => 0
                            [show_email_icon] => 0
                            [show_hits] => 0
                            [record_hits] => 1
                            [show_noauth] => 0
                            [urls_position] => 0
                            [captcha] =>
                            [show_publishing_options] => 1
                            [show_article_options] => 1
                            [save_history] => 1
                            [history_limit] => 10
                            [show_urls_images_frontend] => 0
                            [show_urls_images_backend] => 1
                            [targeta] => 0
                            [targetb] => 0
                            [targetc] => 0
                            [float_intro] => left
                            [float_fulltext] => left
                            [category_layout] => _:blog
                            [show_category_heading_title_text] => 0
                            [show_category_title] => 1
                            [show_description] => 1
                            [show_description_image] => 0
                            [maxLevel] => 1
                            [show_empty_categories] => 1
                            [show_no_articles] => 1
                            [show_subcat_desc] => 1
                            [show_cat_num_articles] => 0
                            [show_cat_tags] => 1
                            [show_base_description] => 1
                            [maxLevelcat] => -1
                            [show_empty_categories_cat] => 0
                            [show_subcat_desc_cat] => 1
                            [show_cat_num_articles_cat] => 0
                            [num_leading_articles] => 1
                            [num_intro_articles] => 4
                            [num_columns] => 1
                            [num_links] => 8
                            [multi_column_order] => 0
                            [show_subcategory_content] => 0
                            [show_pagination_limit] => 1
                            [filter_field] => hide
                            [show_headings] => 1
                            [list_show_date] => 0
                            [date_format] =>
                            [list_show_hits] => 0
                            [list_show_author] => 0
                            [orderby_pri] => order
                            [orderby_sec] => rdate
                            [order_date] => published
                            [show_pagination] => 0
                            [show_pagination_results] => 0
                            [show_featured] => show
                            [show_feed_link] => 1
                            [feed_summary] => 0
                            [feed_show_readmore] => 0
                            [sef_advanced] => 0
                            [sef_ids] => 0
                            [custom_fields_enable] => 1
                            [show_page_heading] => 0
                            [display_num] => 0
                            [menu_text] => 1
                            [menu_show] => 1
                            [secure] => 0
                            [page_title] => Конверторы
                            [page_description] => Волоконно-оптические устройства
                            [page_rights] =>
                            [robots] =>
                            [access-view] => 1
                        )

                    [initialized:protected] => 1
                    [separator] => .
                )

            [displayDate] => 2023-12-27 00:00:00
            [slug] => 329:prod-669662e61d5ad-77
            [parent_slug] => 15:produktsiya
            [catslug] => 16:konvertory
            [event] => stdClass Object
                (
                    [afterDisplayTitle] =>
                    [beforeDisplayContent] =>
                    [afterDisplayContent] =>
                )

            [text] =>


            [jcfields] => Array
                (
                )

        )

    [6] => stdClass Object
        (
            [id] => 340
            [title] => Плата конвертора PMC-PCI КЕФС.469535.002
            [alias] => prod-669662e61d62e-99
            [introtext] =>


            [fulltext] =>







Плата конвертора PMC-PCI КЕФС.469535.002
 Заказать   Консультация



Назначение продукции
Предназначена для подключения стандартных 32-битных или 64-битных РМС (РМС-Х) - PCI Mezzanine Card к персональным компьютерам через PCI (PCI-X) слот расширения.
Функциональное описание
Конвертор применяется в целях отладки программного обеспечения для платы расширения РМС (РМС-Х).
Конвертор пассивный (нет PCI-to-PCI моста), поэтому не требует установки дополнительного программного обеспечения. При использовании конвертора необходимо обращать внимание на соответствие уровней сигналов на шине PMC у платы расширения и РСI-хоста (3,3 В или 5 В). Также необходимо учитывать, что применяя 64-разрядную PMC-карту, PCI-хост способен работать в 64-разрядном режиме.
Конвертор имеет универсальный PCI разъём, следовательно не имеет значения тип слота расширения на персональном компьютере – 3,3 В или 5 В.
На конверторе имеется буфер с нулевой задержкой для сигнала CLK шины PCI, также имеется возможность регулировать фронт синхроимпульса ±4 нс от номинальной позиции с шагом 1 нс при помощи перестановки джамперов.

Условия эксплуатации



Параметр
Значение
Примечание


Диапазон температур при эксплуатации
от 0 до 60 ºС







            [checked_out] => 0
            [checked_out_time] => 0000-00-00 00:00:00
            [catid] => 16
            [created] => 2023-12-27 00:00:00
            [created_by] => 503
            [created_by_alias] =>
            [state] => 1
            [modified] => 2024-08-02 10:36:51
            [modified_by] => 503
            [modified_by_name] => Super User
            [publish_up] => 2024-07-16 12:16:18
            [publish_down] => 0000-00-00 00:00:00
            [images] => {"image_intro":"","float_intro":"","image_intro_alt":"","image_intro_caption":"","image_fulltext":"images\/prod_files\/\u041a\u043e\u043d\u0432\u0435\u0440\u0442\u043e\u0440\u044b\/plata_PMC_PCI.png","float_fulltext":"","image_fulltext_alt":"","image_fulltext_caption":""}
            [urls] => {"urla":false,"urlatext":"","targeta":"","urlb":false,"urlbtext":"","targetb":"","urlc":false,"urlctext":"","targetc":""}
            [attribs] => {"article_layout":"protonewkkk:article-prod","show_title":"0","link_titles":"0","show_tags":"0","show_intro":"","info_block_position":"","info_block_show_title":"0","show_category":"0","link_category":"0","show_parent_category":"","link_parent_category":"","show_associations":"","show_author":"","link_author":"","show_create_date":"","show_modify_date":"","show_publish_date":"","show_item_navigation":"","show_icons":"0","show_print_icon":"0","show_email_icon":"","show_vote":"","show_hits":"","show_noauth":"","urls_position":"","alternative_readmore":"","article_page_title":"","show_publishing_options":"","show_article_options":"","show_urls_images_backend":"","show_urls_images_frontend":""}
            [metadata] => {"robots":"","author":"","rights":"","xreference":""}
            [metakey] =>
            [metadesc] =>
            [access] => 1
            [hits] => 96
            [xreference] =>
            [featured] => 0
            [language] => *
            [readmore] => 2906
            [ordering] => 1
            [category_title] => Конверторы
            [category_route] => produktsiya/konvertory
            [category_access] => 1
            [category_alias] => konvertory
            [published] => 1
            [parents_published] => 1
            [lft] => 26
            [author] => Super User
            [author_email] => it@centervospi.ru
            [parent_title] => Продукция
            [parent_id] => 15
            [parent_route] => produktsiya
            [parent_alias] => produktsiya
            [alternative_readmore] =>
            [layout] =>
            [params] => Joomla\Registry\Registry Object
                (
                    [data:protected] => stdClass Object
                        (
                            [article_layout] => protonewkkk:article-prod
                            [show_title] => 0
                            [link_titles] => 0
                            [show_intro] => 1
                            [info_block_position] => 0
                            [info_block_show_title] => 0
                            [show_category] => 0
                            [link_category] => 0
                            [show_parent_category] => 0
                            [link_parent_category] => 0
                            [show_associations] => 0
                            [flags] => 1
                            [show_author] => 0
                            [link_author] => 0
                            [show_create_date] => 0
                            [show_modify_date] => 0
                            [show_publish_date] => 0
                            [show_item_navigation] => 1
                            [show_vote] => 0
                            [show_readmore] => 1
                            [show_readmore_title] => 1
                            [readmore_limit] => 100
                            [show_tags] => 0
                            [show_icons] => 0
                            [show_print_icon] => 0
                            [show_email_icon] => 0
                            [show_hits] => 0
                            [record_hits] => 1
                            [show_noauth] => 0
                            [urls_position] => 0
                            [captcha] =>
                            [show_publishing_options] => 1
                            [show_article_options] => 1
                            [save_history] => 1
                            [history_limit] => 10
                            [show_urls_images_frontend] => 0
                            [show_urls_images_backend] => 1
                            [targeta] => 0
                            [targetb] => 0
                            [targetc] => 0
                            [float_intro] => left
                            [float_fulltext] => left
                            [category_layout] => _:blog
                            [show_category_heading_title_text] => 0
                            [show_category_title] => 1
                            [show_description] => 1
                            [show_description_image] => 0
                            [maxLevel] => 1
                            [show_empty_categories] => 1
                            [show_no_articles] => 1
                            [show_subcat_desc] => 1
                            [show_cat_num_articles] => 0
                            [show_cat_tags] => 1
                            [show_base_description] => 1
                            [maxLevelcat] => -1
                            [show_empty_categories_cat] => 0
                            [show_subcat_desc_cat] => 1
                            [show_cat_num_articles_cat] => 0
                            [num_leading_articles] => 1
                            [num_intro_articles] => 4
                            [num_columns] => 1
                            [num_links] => 8
                            [multi_column_order] => 0
                            [show_subcategory_content] => 0
                            [show_pagination_limit] => 1
                            [filter_field] => hide
                            [show_headings] => 1
                            [list_show_date] => 0
                            [date_format] =>
                            [list_show_hits] => 0
                            [list_show_author] => 0
                            [orderby_pri] => order
                            [orderby_sec] => rdate
                            [order_date] => published
                            [show_pagination] => 0
                            [show_pagination_results] => 0
                            [show_featured] => show
                            [show_feed_link] => 1
                            [feed_summary] => 0
                            [feed_show_readmore] => 0
                            [sef_advanced] => 0
                            [sef_ids] => 0
                            [custom_fields_enable] => 1
                            [show_page_heading] => 0
                            [display_num] => 0
                            [menu_text] => 1
                            [menu_show] => 1
                            [secure] => 0
                            [page_title] => Конверторы
                            [page_description] => Волоконно-оптические устройства
                            [page_rights] =>
                            [robots] =>
                            [access-view] => 1
                        )

                    [initialized:protected] => 1
                    [separator] => .
                )

            [displayDate] => 2023-12-27 00:00:00
            [slug] => 340:prod-669662e61d62e-99
            [parent_slug] => 15:produktsiya
            [catslug] => 16:konvertory
            [event] => stdClass Object
                (
                    [afterDisplayTitle] =>
                    [beforeDisplayContent] =>
                    [afterDisplayContent] =>
                )

            [text] =>


            [jcfields] => Array
                (
                )

        )

    [7] => stdClass Object
        (
            [id] => 356
            [title] => Устройство оконечное медиаконвертора УО-МК КЕФС.469135.030ТУ
            [alias] => prod-669662e61d702-131
            [introtext] =>


            [fulltext] =>







Устройство оконечное медиаконвертора УО-МК КЕФС.469135.030ТУ
 Заказать   Консультация



Назначение продукции
Устройство предназначено для преобразования сигналов с витой пары в оптические для передачи их по волоконно-оптическим каналам на базе технологии Fast Ethernet (стандарт IEEE-802.3u), а также выполнения обратного преобразования.
Функциональное описание
Работает в сетях информационного обмена Fast Ethernet. Устройство осуществляет преобразование среды передачи сигнала с витой пары на оптику и последующее обратное преобразование. Устройство может использоваться для увеличения расстояния соединения между двумя устройствами с выходами Fast Ethernet на витую пару посредством оптического кабеля без снижения производительности, а также для передачи информации через области воздействия электромагнитных помех.
• Устройство поддерживает стандарт IEEE 802.3u 100Base-TX/FX;
• Скорость передачи данных 100 Мбит/с;
• Способ передачи пакетов – «на лету» (максимальная задержка 1,3 мкс);
• Поддерживает полу- или полнодуплексного соединения, по порту 100Base-TX автоматическое определение режима передачи;
• Поддерживает автоматическое кроссирование при подключении MDI-X кабеля;
• Содержит индикатор «связь/активность» для каждого порта, индикатор питания.
Срок службы и хранения
Среднее время наработки до отказа, не менее – 20 000 часов
Срок службы – 12 лет
Гарантийный срок хранения – 10 лет
Комплектность



Элемент
Обозначение
Количество
Примечание


 Розетка
 МР1-10-5-В  ГЕО.364.184ТУ
 1
 По требованию заказчика модуль поставляется с ответными разъёмами


 Розетка
 РС4ТВ   АВ0.364.047ТУ
 1
 По требованию заказчика модуль поставляется с ответными разъёмами



Основные технические данные



Параметр
Значение
Примечание


Максимальная длина сегмента - витая пара 5 категории
до 100 м



Максимальная длина сегмента для одномодового оптического кабеля
до 50 км



Максимальная длина сегмента для многомодового оптического кабеля
до 2 км



Тип разъёма оптического порта
розетка FC/PC



Тип разъёма электрического порта
вилка МР1-10-2-В



Тип разъёма питания
вилка РСГ4ТВ



Длина волны, мкм
1300 нм



Напряжение питания, В
21÷29 В



Ток потребления, А
0,3 А



Масса, кг
1 кг



Габаритные размеры (на подставке), мм
154 х 114 х 68 мм




Условия эксплуатации



Параметр
Значение
Примечание


Диапазон температур при эксплуатации
от минус 60 до 60 ºС



Относительная влажность воздуха, %
до 100 % при 35 ℃




Упаковка
Картонная коробка 192х132х109 мм.
Гарантии поставщика

Поставщик  гарантирует соответствие качества УО-МК КЕФС.469135.030 требованиям действующей технической документации при соблюдении потребителем правил хранения, эксплуатации и транспортирования, установленных в КЕФС.469135.030ТУ.
Гарантийная наработка – 20 000 часов со дня ввода в эксплуатацию в пределах гарантийного срока эксплуатации 5 лет.
Гарантийный срок хранения - 10 лет со дня приемки представителем заказчика.

Дополнительная информация
Изделие входит в Перечень электронной компонентной базы ЭКБ (часть 19, книга 1).



            [checked_out] => 0
            [checked_out_time] => 0000-00-00 00:00:00
            [catid] => 16
            [created] => 2023-12-27 00:00:00
            [created_by] => 503
            [created_by_alias] =>
            [state] => 1
            [modified] => 2024-08-02 11:36:08
            [modified_by] => 503
            [modified_by_name] => Super User
            [publish_up] => 2024-07-16 12:15:29
            [publish_down] => 0000-00-00 00:00:00
            [images] => {"image_intro":"","float_intro":"","image_intro_alt":"","image_intro_caption":"","image_fulltext":"images\/prod_files\/\u043c\u043b \u0434\u043c\u043b \u0423\u041a\u042d \u0423\u041e\u041c\u041a\/\u0443\u043e\u043c\u043a(2).png","float_fulltext":"","image_fulltext_alt":"","image_fulltext_caption":""}
            [urls] => {"urla":false,"urlatext":"","targeta":"","urlb":false,"urlbtext":"","targetb":"","urlc":false,"urlctext":"","targetc":""}
            [attribs] => {"article_layout":"protonewkkk:article-prod","show_title":"0","link_titles":"0","show_tags":"0","show_intro":"","info_block_position":"","info_block_show_title":"0","show_category":"0","link_category":"0","show_parent_category":"","link_parent_category":"","show_associations":"","show_author":"","link_author":"","show_create_date":"","show_modify_date":"","show_publish_date":"","show_item_navigation":"","show_icons":"0","show_print_icon":"0","show_email_icon":"","show_vote":"","show_hits":"","show_noauth":"","urls_position":"","alternative_readmore":"","article_page_title":"","show_publishing_options":"","show_article_options":"","show_urls_images_backend":"","show_urls_images_frontend":""}
            [metadata] => {"robots":"","author":"","rights":"","xreference":""}
            [metakey] =>
            [metadesc] =>
            [access] => 1
            [hits] => 209
            [xreference] =>
            [featured] => 0
            [language] => *
            [readmore] => 7132
            [ordering] => 1
            [category_title] => Конверторы
            [category_route] => produktsiya/konvertory
            [category_access] => 1
            [category_alias] => konvertory
            [published] => 1
            [parents_published] => 1
            [lft] => 26
            [author] => Super User
            [author_email] => it@centervospi.ru
            [parent_title] => Продукция
            [parent_id] => 15
            [parent_route] => produktsiya
            [parent_alias] => produktsiya
            [alternative_readmore] =>
            [layout] =>
            [params] => Joomla\Registry\Registry Object
                (
                    [data:protected] => stdClass Object
                        (
                            [article_layout] => protonewkkk:article-prod
                            [show_title] => 0
                            [link_titles] => 0
                            [show_intro] => 1
                            [info_block_position] => 0
                            [info_block_show_title] => 0
                            [show_category] => 0
                            [link_category] => 0
                            [show_parent_category] => 0
                            [link_parent_category] => 0
                            [show_associations] => 0
                            [flags] => 1
                            [show_author] => 0
                            [link_author] => 0
                            [show_create_date] => 0
                            [show_modify_date] => 0
                            [show_publish_date] => 0
                            [show_item_navigation] => 1
                            [show_vote] => 0
                            [show_readmore] => 1
                            [show_readmore_title] => 1
                            [readmore_limit] => 100
                            [show_tags] => 0
                            [show_icons] => 0
                            [show_print_icon] => 0
                            [show_email_icon] => 0
                            [show_hits] => 0
                            [record_hits] => 1
                            [show_noauth] => 0
                            [urls_position] => 0
                            [captcha] =>
                            [show_publishing_options] => 1
                            [show_article_options] => 1
                            [save_history] => 1
                            [history_limit] => 10
                            [show_urls_images_frontend] => 0
                            [show_urls_images_backend] => 1
                            [targeta] => 0
                            [targetb] => 0
                            [targetc] => 0
                            [float_intro] => left
                            [float_fulltext] => left
                            [category_layout] => _:blog
                            [show_category_heading_title_text] => 0
                            [show_category_title] => 1
                            [show_description] => 1
                            [show_description_image] => 0
                            [maxLevel] => 1
                            [show_empty_categories] => 1
                            [show_no_articles] => 1
                            [show_subcat_desc] => 1
                            [show_cat_num_articles] => 0
                            [show_cat_tags] => 1
                            [show_base_description] => 1
                            [maxLevelcat] => -1
                            [show_empty_categories_cat] => 0
                            [show_subcat_desc_cat] => 1
                            [show_cat_num_articles_cat] => 0
                            [num_leading_articles] => 1
                            [num_intro_articles] => 4
                            [num_columns] => 1
                            [num_links] => 8
                            [multi_column_order] => 0
                            [show_subcategory_content] => 0
                            [show_pagination_limit] => 1
                            [filter_field] => hide
                            [show_headings] => 1
                            [list_show_date] => 0
                            [date_format] =>
                            [list_show_hits] => 0
                            [list_show_author] => 0
                            [orderby_pri] => order
                            [orderby_sec] => rdate
                            [order_date] => published
                            [show_pagination] => 0
                            [show_pagination_results] => 0
                            [show_featured] => show
                            [show_feed_link] => 1
                            [feed_summary] => 0
                            [feed_show_readmore] => 0
                            [sef_advanced] => 0
                            [sef_ids] => 0
                            [custom_fields_enable] => 1
                            [show_page_heading] => 0
                            [display_num] => 0
                            [menu_text] => 1
                            [menu_show] => 1
                            [secure] => 0
                            [page_title] => Конверторы
                            [page_description] => Волоконно-оптические устройства
                            [page_rights] =>
                            [robots] =>
                            [access-view] => 1
                        )

                    [initialized:protected] => 1
                    [separator] => .
                )

            [displayDate] => 2023-12-27 00:00:00
            [slug] => 356:prod-669662e61d702-131
            [parent_slug] => 15:produktsiya
            [catslug] => 16:konvertory
            [event] => stdClass Object
                (
                    [afterDisplayTitle] =>
                    [beforeDisplayContent] =>
                    [afterDisplayContent] =>
                )

            [text] =>


            [jcfields] => Array
                (
                )

        )

)
