Коммутаторы

Коммутаторы обеспечивают коммутацию и маршрутизацию для несколько каналов с интерфейсом 100/1000Base-T (Fast Ethernet, Gigabit Ethernet).

Array
(
    [0] => stdClass Object
        (
            [id] => 303
            [title] => Блок мультиплексора ВС111.01 КЕФС.465247.001ТУ
            [alias] => prod-669662e61d431-25
            [introtext] =>



[fulltext] =>

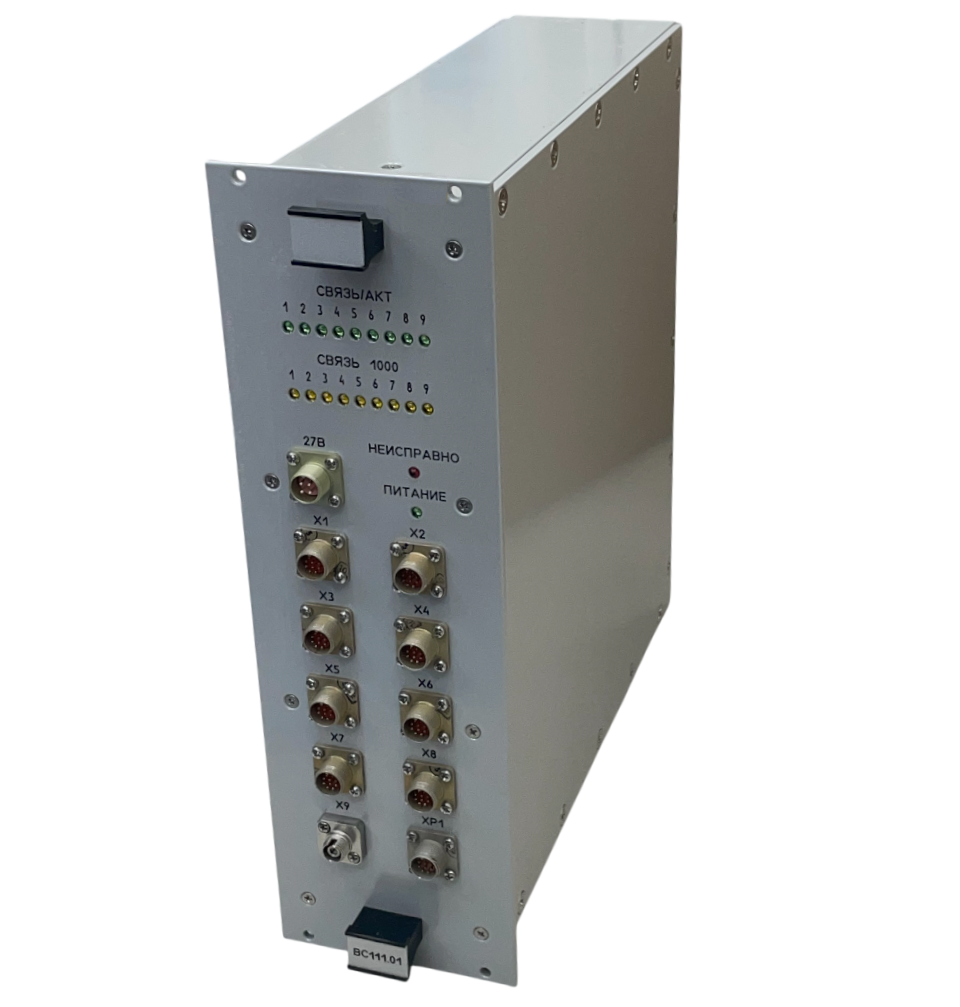

Блок мультиплексора (ВС111.01) КЕФС.465247.001ТУ

Назначение продукции

Блок предназначен для приема информации по восьми каналам Fast Ethernet, упаковки (временное и спектральное уплотнение сигналов) и выдачи сигналов в волоконно-оптическую линию связи (ВОЛС), а также для приема сигналов из ВОЛС, распаковки сигналов и выдачи информации в соответствующие каналы Fast Ethernet.

Функциональное описание

Блок мультиплексора ВС111.01 содержит восемь портов с интерфейсом 100/1000Base-T (Fast Ethernet и Gigabit Ethernet), один оптический порт каскадирования спецификации 1000Base-X (Gigabit Ethernet). Оптический порт осуществляет передачу сигналов на длине волны излучения 1,3 мкм, прием сигналов на длине волны излучения 1,55 мкм.
• Блок поддерживает стандарты IEEE 802.3 100Base-TX, 1000Base-T, 1000Base-X;
• Скорость передачи данных по каждому электрическому порту 100 или 1000 Мбит/с, по девятому порту – 1000 Мбит/с;
• Девятый оптический порт блока в режиме дуплексной связи на скорости 1 000 Мбит/с служит для каскадирования блоков мультиплексора/демультиплексора между собой и объединения в сеть до 1 000 абонентов;
• Оптический порт блока имеет среднюю выходную мощность оптического передатчика не менее минус 4 дБм и обеспечивает энергетический потенциал оптического тракта не менее 16 дБ;
• Блок обеспечивает прием кадра управления по любому из своих портов, который содержит:
- команды управления (протокол -UDP/IP).

Комплектность

Элемент Обозначение Количество Примечание
 Розетка  МР1-10-5-В (или МР1-10-13-В, или МР1-10-14-В) ГЕО.  8  По требованию заказчика блок поставляется с ответными разъёмами
 Розетка  РС4ТВ   АВ0.364.047ТУ (или РС4ЭТВ)  1  По требованию заказчика блок поставляется с ответными разъёмами

Основные технические данные

Параметр Значение Примечание
Максимальная длина сегмента - витая пара 5 категории до 100 м
Тип коммутатора неблокирующий
Тип разъёма оптического порта розетка FC/PC
Тип разъёма электрического порта вилка МР1-10-2-В
Тип разъёма питания вилка РСГ4ТВ
Размер таблицы MAC адресов 8 К
Буфер данных 1 Мбит
Напряжение питания, В 25÷31 В
Ток потребления, А 1,2 А
Масса, кг 2,7 кг
Габаритные размеры, мм 262 × 81 × 264 мм

Условия эксплуатации

Параметр Значение Примечание
Диапазон температур при эксплуатации от минус 50 до 65 ºС
Относительная влажность воздуха, % до 98 % при 35 ℃

Гарантии поставщика

  • Поставщик гарантирует соответствие качества Блока демультиплексора ВС111.02 КЕФС.465247.002 требованиям действующей технической документации при соблюдении потребителем правил хранения, эксплуатации и транспортирования, установленных в КЕФС.465247.001ТУ.
  • Средняя наработка до отказа – 10 000 часов.
  • Гарантийный срок эксплуатации – 5 лет или 5 000 ч с момента ввода в эксплуатацию.

Ресурсы, сроки службы и хранения

  • Среднее время наработки блока до отказа (Тср), определенное по доверительному уровню 0,84 – не менее 10 000 ч.
  • Назначенный срок службы – 15 лет;
  • Назначенный срок хранения в отапливаемых помещениях – 25 лет;
  • Изготовитель гарантирует соответствие качества модуля при соблюдении потребителем условий и правилами хранения.
[checked_out] => 0 [checked_out_time] => 0000-00-00 00:00:00 [catid] => 17 [created] => 2023-12-27 00:00:00 [created_by] => 503 [created_by_alias] => [state] => 1 [modified] => 2024-09-05 08:34:12 [modified_by] => 503 [modified_by_name] => Super User [publish_up] => 2024-07-17 13:29:23 [publish_down] => 0000-00-00 00:00:00 [images] => {"image_intro":"","float_intro":"","image_intro_alt":"","image_intro_caption":"","image_fulltext":"images\/prod_files\/\u0432\u0441111\/\u0412\u0421111-03.png","float_fulltext":"","image_fulltext_alt":"","image_fulltext_caption":""} [urls] => {"urla":false,"urlatext":"","targeta":"","urlb":false,"urlbtext":"","targetb":"","urlc":false,"urlctext":"","targetc":""} [attribs] => {"article_layout":"protonewkkk:article-prod","show_title":"0","link_titles":"0","show_tags":"0","show_intro":"","info_block_position":"","info_block_show_title":"0","show_category":"0","link_category":"0","show_parent_category":"","link_parent_category":"","show_associations":"","show_author":"","link_author":"","show_create_date":"","show_modify_date":"","show_publish_date":"","show_item_navigation":"","show_icons":"0","show_print_icon":"0","show_email_icon":"","show_vote":"","show_hits":"","show_noauth":"","urls_position":"","alternative_readmore":"","article_page_title":"","show_publishing_options":"","show_article_options":"","show_urls_images_backend":"","show_urls_images_frontend":""} [metadata] => {"robots":"","author":"","rights":"","xreference":""} [metakey] => [metadesc] => [access] => 1 [hits] => 108 [xreference] => [featured] => 0 [language] => * [readmore] => 7215 [ordering] => 1 [category_title] => Коммутаторы [category_route] => produktsiya/kommutatory [category_access] => 1 [category_alias] => kommutatory [published] => 1 [parents_published] => 1 [lft] => 28 [author] => Super User [author_email] => it@centervospi.ru [parent_title] => Продукция [parent_id] => 15 [parent_route] => produktsiya [parent_alias] => produktsiya [alternative_readmore] => [layout] => [params] => Joomla\Registry\Registry Object ( [data:protected] => stdClass Object ( [article_layout] => protonewkkk:article-prod [show_title] => 0 [link_titles] => 0 [show_intro] => 1 [info_block_position] => 0 [info_block_show_title] => 0 [show_category] => 0 [link_category] => 0 [show_parent_category] => 0 [link_parent_category] => 0 [show_associations] => 0 [flags] => 1 [show_author] => 0 [link_author] => 0 [show_create_date] => 0 [show_modify_date] => 0 [show_publish_date] => 0 [show_item_navigation] => 1 [show_vote] => 0 [show_readmore] => 1 [show_readmore_title] => 1 [readmore_limit] => 100 [show_tags] => 0 [show_icons] => 0 [show_print_icon] => 0 [show_email_icon] => 0 [show_hits] => 1 [record_hits] => 1 [show_noauth] => 0 [urls_position] => 0 [captcha] => [show_publishing_options] => 1 [show_article_options] => 1 [save_history] => 1 [history_limit] => 10 [show_urls_images_frontend] => 0 [show_urls_images_backend] => 1 [targeta] => 0 [targetb] => 0 [targetc] => 0 [float_intro] => left [float_fulltext] => left [category_layout] => _:blog [show_category_heading_title_text] => 0 [show_category_title] => 1 [show_description] => 1 [show_description_image] => 1 [maxLevel] => 1 [show_empty_categories] => 1 [show_no_articles] => 1 [show_subcat_desc] => 1 [show_cat_num_articles] => 0 [show_cat_tags] => 1 [show_base_description] => 1 [maxLevelcat] => -1 [show_empty_categories_cat] => 0 [show_subcat_desc_cat] => 1 [show_cat_num_articles_cat] => 0 [num_leading_articles] => 1 [num_intro_articles] => 4 [num_columns] => 1 [num_links] => 8 [multi_column_order] => 0 [show_subcategory_content] => 0 [show_pagination_limit] => 1 [filter_field] => hide [show_headings] => 1 [list_show_date] => 0 [date_format] => [list_show_hits] => 0 [list_show_author] => 0 [orderby_pri] => order [orderby_sec] => rdate [order_date] => published [show_pagination] => 2 [show_pagination_results] => 0 [show_featured] => show [show_feed_link] => 1 [feed_summary] => 0 [feed_show_readmore] => 0 [sef_advanced] => 0 [sef_ids] => 0 [custom_fields_enable] => 1 [show_page_heading] => 0 [display_num] => 0 [menu_text] => 1 [menu_show] => 1 [secure] => 0 [page_title] => Коммутаторы [page_description] => Волоконно-оптические устройства [page_rights] => [robots] => [access-view] => 1 ) [initialized:protected] => 1 [separator] => . ) [displayDate] => 2023-12-27 00:00:00 [slug] => 303:prod-669662e61d431-25 [parent_slug] => 15:produktsiya [catslug] => 17:kommutatory [event] => stdClass Object ( [afterDisplayTitle] => [beforeDisplayContent] => [afterDisplayContent] => ) [text] =>



[jcfields] => Array ( ) ) [1] => stdClass Object ( [id] => 304 [title] => Блок демультиплексора ВС111.02 КЕФС.465247.002ТУ [alias] => prod-669662e61d43e-27 [introtext] =>



[fulltext] =>

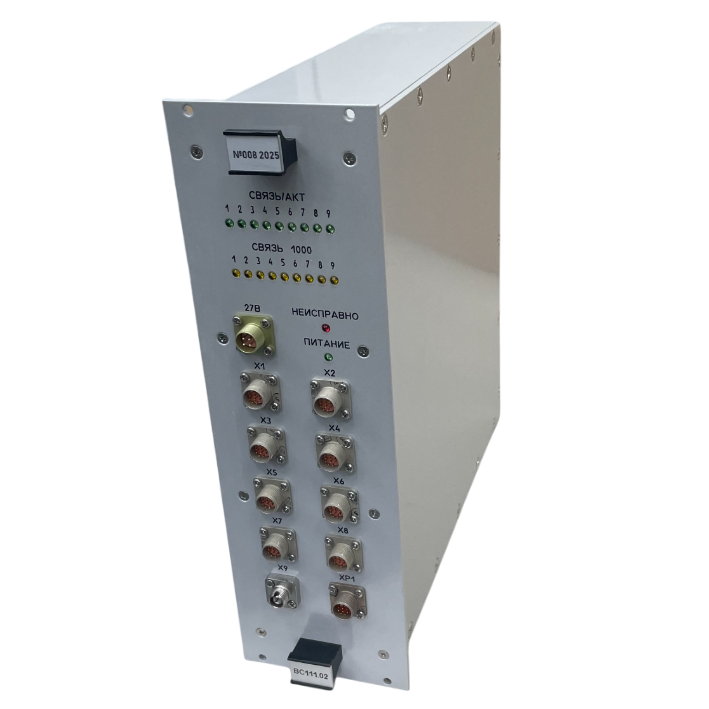

Блок демультиплексора (ВС111.02) КЕФС.465247.002ТУ

Назначение продукции

Блок предназначен для приема информации по восьми каналам Fast Ethernet, упаковки (временное и спектральное уплотнение сигналов) и выдачи сигналов в волоконно-оптическую линию связи (ВОЛС), а также для приема сигналов из ВОЛС, распаковки сигналов и выдачи информации в соответствующие каналы Fast Ethernet.

Функциональное описание

Содержит восемь портов с интерфейсом 100/1000Base-T (Fast Ethernet и Gigabit Ethernet), один оптический порт каскадирования спецификации 1000Base-X (Gigabit Ethernet). Оптический порт осуществляет передачу сигналов на длине волны излучения 1,55 мкм, прием сигналов на длине волны излучения 1,3 мкм.
• Блок поддерживает стандарты IEEE 802.3 100Base-TX, 1000Base-T, 1000Base-X;
• Скорость передачи данных по каждому электрическому порту 100 или 1000 Мбит/с, по девятому порту – 1000 Мбит/с;
• Девятый оптический порт блока в режиме дуплексной связи на скорости 1 000 Мбит/с служит для каскадирования блоков мультиплексора/демультиплексора между собой и объединения в сеть до 1 000 абонентов;
• Оптический порт блока имеет среднюю выходную мощность оптического передатчика не менее минус 4 дБм и обеспечивает энергетический потенциал оптического тракта не менее 16 дБ;
• Блок обеспечивает прием кадра управления по любому из своих портов, который содержит:
- команды управления (протокол UDP/IP);

Срок службы и хранения

Среднее время наработки блока до отказа (Тср), определенное по доверительному уровню 0,84 – не менее 10 000 ч.
Назначенный срок службы – 15 лет
Назначенный срок хранения в отапливаемых помещениях – 25 лет

Комплектность

Элемент Обозначение Количество Примечание
 Розетка  МР1-10-5-В (или МР1-10-13-В, или МР1-10-14-В) ГЕО.  8  По требованию заказчика блок поставляется с ответными разъёмами
 Розетка РС4ТВ   АВ0.364.047ТУ (или РС4ЭТВ)  1  По требованию заказчика блок поставляется с ответными разъёмами

Основные технические данные

Параметр Значение Примечание
Максимальная длина сегмента - витая пара 5 категории до 100 м
Тип коммутатора неблокирующий
Тип разъёма оптического порта розетка FC/PC
Тип разъёма электрического порта вилка МР1-10-2-В
Тип разъёма питания вилка РСГ4ТВ
Размер таблицы MAC адресов 8 К
Буфер данных 1 Мбит
Напряжение питания, В 25÷31 В
Ток потребления, А 1,2 А
Масса, кг 2,7 кг
Габаритные размеры, мм 262 × 81 × 264 мм

Условия эксплуатации

Параметр Значение Примечание
Диапазон температур при эксплуатации от минус 50 до 65 ºС
Относительная влажность воздуха, % до 98 % при 35 ℃

Упаковка

Картонная коробка 341х341х126 мм

Ресурсы, сроки службы, сроки хранения

  • Среднее время наработки блока до отказа (Тср), определенное по доверительному уровню 0,84 – не менее 10 000 ч.
  • Назначенный срок службы – 15 лет
  • Назначенный срок хранения в отапливаемых помещениях – 25 лет

Гарантии поставщика

  • Поставщик гарантирует соответствие качества Блока демультиплексора ВС111.02 КЕФС.465247.002 требованиям действующей технической документации при соблюдении потребителем правил хранения, эксплуатации и транспортирования, установленных в КЕФС.465247.001ТУ.
  • Средняя наработка до отказа – 10 000 часов.
  • Гарантийный срок эксплуатации – 5 лет или 5 000 ч с момента ввода в эксплуатацию.
[checked_out] => 0 [checked_out_time] => 0000-00-00 00:00:00 [catid] => 17 [created] => 2023-12-27 00:00:00 [created_by] => 503 [created_by_alias] => [state] => 1 [modified] => 2024-09-05 08:30:37 [modified_by] => 503 [modified_by_name] => Super User [publish_up] => 2024-07-17 13:29:14 [publish_down] => 0000-00-00 00:00:00 [images] => {"image_intro":"","float_intro":"","image_intro_alt":"","image_intro_caption":"","image_fulltext":"images\/prod_files\/\u0432\u0441111\/\u0412\u0421111-03.png","float_fulltext":"","image_fulltext_alt":"","image_fulltext_caption":""} [urls] => {"urla":false,"urlatext":"","targeta":"","urlb":false,"urlbtext":"","targetb":"","urlc":false,"urlctext":"","targetc":""} [attribs] => {"article_layout":"protonewkkk:article-prod","show_title":"0","link_titles":"0","show_tags":"0","show_intro":"","info_block_position":"","info_block_show_title":"0","show_category":"0","link_category":"0","show_parent_category":"","link_parent_category":"","show_associations":"","show_author":"","link_author":"","show_create_date":"","show_modify_date":"","show_publish_date":"","show_item_navigation":"","show_icons":"0","show_print_icon":"0","show_email_icon":"","show_vote":"","show_hits":"","show_noauth":"","urls_position":"","alternative_readmore":"","article_page_title":"","show_publishing_options":"","show_article_options":"","show_urls_images_backend":"","show_urls_images_frontend":""} [metadata] => {"robots":"","author":"","rights":"","xreference":""} [metakey] => [metadesc] => [access] => 1 [hits] => 94 [xreference] => [featured] => 0 [language] => * [readmore] => 7500 [ordering] => 1 [category_title] => Коммутаторы [category_route] => produktsiya/kommutatory [category_access] => 1 [category_alias] => kommutatory [published] => 1 [parents_published] => 1 [lft] => 28 [author] => Super User [author_email] => it@centervospi.ru [parent_title] => Продукция [parent_id] => 15 [parent_route] => produktsiya [parent_alias] => produktsiya [alternative_readmore] => [layout] => [params] => Joomla\Registry\Registry Object ( [data:protected] => stdClass Object ( [article_layout] => protonewkkk:article-prod [show_title] => 0 [link_titles] => 0 [show_intro] => 1 [info_block_position] => 0 [info_block_show_title] => 0 [show_category] => 0 [link_category] => 0 [show_parent_category] => 0 [link_parent_category] => 0 [show_associations] => 0 [flags] => 1 [show_author] => 0 [link_author] => 0 [show_create_date] => 0 [show_modify_date] => 0 [show_publish_date] => 0 [show_item_navigation] => 1 [show_vote] => 0 [show_readmore] => 1 [show_readmore_title] => 1 [readmore_limit] => 100 [show_tags] => 0 [show_icons] => 0 [show_print_icon] => 0 [show_email_icon] => 0 [show_hits] => 1 [record_hits] => 1 [show_noauth] => 0 [urls_position] => 0 [captcha] => [show_publishing_options] => 1 [show_article_options] => 1 [save_history] => 1 [history_limit] => 10 [show_urls_images_frontend] => 0 [show_urls_images_backend] => 1 [targeta] => 0 [targetb] => 0 [targetc] => 0 [float_intro] => left [float_fulltext] => left [category_layout] => _:blog [show_category_heading_title_text] => 0 [show_category_title] => 1 [show_description] => 1 [show_description_image] => 1 [maxLevel] => 1 [show_empty_categories] => 1 [show_no_articles] => 1 [show_subcat_desc] => 1 [show_cat_num_articles] => 0 [show_cat_tags] => 1 [show_base_description] => 1 [maxLevelcat] => -1 [show_empty_categories_cat] => 0 [show_subcat_desc_cat] => 1 [show_cat_num_articles_cat] => 0 [num_leading_articles] => 1 [num_intro_articles] => 4 [num_columns] => 1 [num_links] => 8 [multi_column_order] => 0 [show_subcategory_content] => 0 [show_pagination_limit] => 1 [filter_field] => hide [show_headings] => 1 [list_show_date] => 0 [date_format] => [list_show_hits] => 0 [list_show_author] => 0 [orderby_pri] => order [orderby_sec] => rdate [order_date] => published [show_pagination] => 2 [show_pagination_results] => 0 [show_featured] => show [show_feed_link] => 1 [feed_summary] => 0 [feed_show_readmore] => 0 [sef_advanced] => 0 [sef_ids] => 0 [custom_fields_enable] => 1 [show_page_heading] => 0 [display_num] => 0 [menu_text] => 1 [menu_show] => 1 [secure] => 0 [page_title] => Коммутаторы [page_description] => Волоконно-оптические устройства [page_rights] => [robots] => [access-view] => 1 ) [initialized:protected] => 1 [separator] => . ) [displayDate] => 2023-12-27 00:00:00 [slug] => 304:prod-669662e61d43e-27 [parent_slug] => 15:produktsiya [catslug] => 17:kommutatory [event] => stdClass Object ( [afterDisplayTitle] => [beforeDisplayContent] => [afterDisplayContent] => ) [text] =>



[jcfields] => Array ( ) ) [2] => stdClass Object ( [id] => 306 [title] => Блок коммутатора управляемого ВС111.03 КЕФС.465247.005ТУ [alias] => prod-669662e61d456-31 [introtext] =>



[fulltext] =>


Блок коммутатора управляемого ВС111.03 КЕФС.465247.005ТУ

Назначение продукции

Блок обеспечивает коммутацию восьми каналов с интерфейсом Fast Ethernet или Gi-gabit Ethernet и маршрутизацию для девятого канала с интерфейсом Fast Ethernet.

Функциональное описание

Блок обеспечивает коммутацию восьми каналов с интерфейсом 100/1000Base-T (Fast Ethernet или Gigabit Ethernet) и маршрутизацию для девятого канала с интерфейсом 100Base-TX (Fast Ethernet).
• Блок поддерживает стандарты IEEE 802.3 10Base-T, 100Base-TX, 1000Base-T;
• Скорость передачи данных по каждому электрическому порту 10, 100 или 1000 Мбит/с, по девятому порту – 100 Мбит/с;
• Девятый порт осуществляет маршрутизацию режиме 100Base-ТХ;
• Блок обеспечивает прием кадра управления по любому из своих портов, который содержит:
- команды управления (протокол транспортного уровня – TCP/IP, протокол прикладного уровня TELNET);
- запрос на выдачу информации о своем состоянии (протокол транспортного уровня – UDP/IP);
• Блок обеспечивает маршрутизацию кадров, проходящих через порт Х9.1 на основе анализа МАС-адреса и IP-адреса по определенному алгоритму.
• Используется технология коммутации с промежуточным хранением;
• Управление потоком данных в полнодуплексном и полудуплексном режимах.

Срок службы и хранения

Среднее время наработки блока до отказа (Тср), определенное по доверительному уровню 0,84 – не менее 10 000 ч.
Назначенный срок службы – 15 лет
Назначенный срок хранения в отапливаемых помещениях – 25 лет

Комплектность

Элемент Обозначение Количество Примечание
 Розетка  МР1-10-5-В (или МР1-10-13-В, или МР1-10-14-В) ГЕО.  10  По требованию заказчика блок поставляется с ответными разъёмами
 Розетка  РС4ТВ   АВ0.364.047ТУ (или РС4ЭТВ)   1  По требованию заказчика блок поставляется с ответными разъёмами

Основные технические данные

Параметр Значение Примечание
Максимальная длина сегмента - витая пара 5 категории до 100 м
Тип коммутатора неблокирующий
Тип разъёма электрического порта вилка МР1-10-2-В
Тип разъёма питания вилка РСГ4ТВ
Размер таблицы MAC адресов 8 К
Буфер данных 1 Мбит
Напряжение питания, В 25÷31 В
Ток потребления, А 1,2 А
Масса, кг 2,7 кг
Габаритные размеры (на подставке), мм 262 × 81 × 264 мм

Условия эксплуатации

Параметр Значение Примечание
Диапазон температур при эксплуатации от минус 50 до 65 ºС
Относительная влажность воздуха, % до 98 % при 35 ℃

Гарантии поставщика

  • Поставщик  гарантирует соответствие качества Блока ВС111.03 КЕФС.465247.005 требованиям действующей технической документации при соблюдении потребителем правил хранения, эксплуатации и транспортирования, установленных в КЕФС.465247.005ТУ.
  • Средняя наработка до отказа – 10 000 часов.
  • Гарантийный срок эксплуатации – 5 лет или 5 000 ч с момента ввода в эксплуатацию.
[checked_out] => 0 [checked_out_time] => 0000-00-00 00:00:00 [catid] => 17 [created] => 2023-12-27 00:00:00 [created_by] => 503 [created_by_alias] => [state] => 1 [modified] => 2024-09-05 08:28:58 [modified_by] => 503 [modified_by_name] => Super User [publish_up] => 2024-07-17 10:45:21 [publish_down] => 0000-00-00 00:00:00 [images] => {"image_intro":"images\/prod_files\/\u0432\u0441111\/\u0412\u0421111-03.png","float_intro":"","image_intro_alt":"","image_intro_caption":"","image_fulltext":"images\/prod_files\/\u0432\u0441111\/\u0412\u0421111-03.png","float_fulltext":"","image_fulltext_alt":"","image_fulltext_caption":""} [urls] => {"urla":false,"urlatext":"","targeta":"","urlb":false,"urlbtext":"","targetb":"","urlc":false,"urlctext":"","targetc":""} [attribs] => {"article_layout":"protonewkkk:article-prod","show_title":"0","link_titles":"0","show_tags":"0","show_intro":"0","info_block_position":"","info_block_show_title":"0","show_category":"0","link_category":"0","show_parent_category":"","link_parent_category":"","show_associations":"","show_author":"","link_author":"","show_create_date":"","show_modify_date":"","show_publish_date":"","show_item_navigation":"","show_icons":"0","show_print_icon":"0","show_email_icon":"","show_vote":"","show_hits":"","show_noauth":"","urls_position":"","alternative_readmore":"","article_page_title":"","show_publishing_options":"","show_article_options":"","show_urls_images_backend":"","show_urls_images_frontend":""} [metadata] => {"robots":"","author":"","rights":"","xreference":""} [metakey] => [metadesc] => [access] => 1 [hits] => 125 [xreference] => [featured] => 0 [language] => * [readmore] => 6559 [ordering] => 1 [category_title] => Коммутаторы [category_route] => produktsiya/kommutatory [category_access] => 1 [category_alias] => kommutatory [published] => 1 [parents_published] => 1 [lft] => 28 [author] => Super User [author_email] => it@centervospi.ru [parent_title] => Продукция [parent_id] => 15 [parent_route] => produktsiya [parent_alias] => produktsiya [alternative_readmore] => [layout] => [params] => Joomla\Registry\Registry Object ( [data:protected] => stdClass Object ( [article_layout] => protonewkkk:article-prod [show_title] => 0 [link_titles] => 0 [show_intro] => 0 [info_block_position] => 0 [info_block_show_title] => 0 [show_category] => 0 [link_category] => 0 [show_parent_category] => 0 [link_parent_category] => 0 [show_associations] => 0 [flags] => 1 [show_author] => 0 [link_author] => 0 [show_create_date] => 0 [show_modify_date] => 0 [show_publish_date] => 0 [show_item_navigation] => 1 [show_vote] => 0 [show_readmore] => 1 [show_readmore_title] => 1 [readmore_limit] => 100 [show_tags] => 0 [show_icons] => 0 [show_print_icon] => 0 [show_email_icon] => 0 [show_hits] => 1 [record_hits] => 1 [show_noauth] => 0 [urls_position] => 0 [captcha] => [show_publishing_options] => 1 [show_article_options] => 1 [save_history] => 1 [history_limit] => 10 [show_urls_images_frontend] => 0 [show_urls_images_backend] => 1 [targeta] => 0 [targetb] => 0 [targetc] => 0 [float_intro] => left [float_fulltext] => left [category_layout] => _:blog [show_category_heading_title_text] => 0 [show_category_title] => 1 [show_description] => 1 [show_description_image] => 1 [maxLevel] => 1 [show_empty_categories] => 1 [show_no_articles] => 1 [show_subcat_desc] => 1 [show_cat_num_articles] => 0 [show_cat_tags] => 1 [show_base_description] => 1 [maxLevelcat] => -1 [show_empty_categories_cat] => 0 [show_subcat_desc_cat] => 1 [show_cat_num_articles_cat] => 0 [num_leading_articles] => 1 [num_intro_articles] => 4 [num_columns] => 1 [num_links] => 8 [multi_column_order] => 0 [show_subcategory_content] => 0 [show_pagination_limit] => 1 [filter_field] => hide [show_headings] => 1 [list_show_date] => 0 [date_format] => [list_show_hits] => 0 [list_show_author] => 0 [orderby_pri] => order [orderby_sec] => rdate [order_date] => published [show_pagination] => 2 [show_pagination_results] => 0 [show_featured] => show [show_feed_link] => 1 [feed_summary] => 0 [feed_show_readmore] => 0 [sef_advanced] => 0 [sef_ids] => 0 [custom_fields_enable] => 1 [show_page_heading] => 0 [display_num] => 0 [menu_text] => 1 [menu_show] => 1 [secure] => 0 [page_title] => Коммутаторы [page_description] => Волоконно-оптические устройства [page_rights] => [robots] => [access-view] => 1 ) [initialized:protected] => 1 [separator] => . ) [displayDate] => 2023-12-27 00:00:00 [slug] => 306:prod-669662e61d456-31 [parent_slug] => 15:produktsiya [catslug] => 17:kommutatory [event] => stdClass Object ( [afterDisplayTitle] => [beforeDisplayContent] => [afterDisplayContent] => ) [text] =>



[jcfields] => Array ( ) ) [3] => stdClass Object ( [id] => 307 [title] => Ячейка управляемый коммутатор ВС311-04 КЕФС.465247.006ТУ [alias] => prod-669662e61d461-33 [introtext] =>



[fulltext] =>


Ячейка управляемый коммутатор ВС311-04 КЕФС.465247.006ТУ

Назначение продукции

Ячейка обеспечивает коммутацию пяти каналов с интерфейсом 100Base-TX (Fast Ethernet) и маршрутизацию для шестого канала с интерфейсом 100Base-TX (Fast Ethernet).

Функциональное описание

Ячейка обеспечивает коммутацию пяти каналов с интерфейсом 100Base-TX (Fast Ethernet) и маршрутизацию для шестого канала с интерфейсом 100Base-TX (Fast Ethernet).
• Ячейка выполнена в конструктиве стандарта Евромеханика, типоразмер 6U;
• Ячейка поддерживает стандарты IEEE 802.3 100Base-TX;
• Скорость передачи данных по каждому электрическому порту 100 Мбит/с;
• Шестой порт осуществляет маршрутизацию режиме 100Base-ТХ;
• Ячейка обеспечивает прием кадра управления по любому из своих портов, который содержит:
- команды управления (протокол транспортного уровня – TCP/IP, протокол прикладного уровня TELNET);
- запрос на выдачу информации о своем состоянии (протокол транспортного уровня – UDP/IP);
• Ячейка обеспечивает маршрутизацию кадров, проходящих через порт №6 на основе анализа МАС-адреса и IP-адреса по определенному алгоритму;
• Используется технология коммутации с промежуточным хранением;
• Управление потоком данных в полнодуплексном и полудуплексном режимах;
• Поддерживает протокол автосоглавования скорости.

Срок службы и хранения

Среднее время наработки ячейки до отказа (Тср) – не менее 10 000 ч.
Назначенный полный срок службы – 25 лет
Назначенный срок хранения в отапливаемых помещениях – 25 лет

Основные технические данные

Параметр Значение Примечание
Максимальная длина сегмента - витая пара 5 категории до 100 м
Тип коммутатора неблокирующий
Тип разъёма электрического порта вилка 2x32 Row-DIN 41612 Type C
Размер таблицы MAC адресов 8 К
Буфер данных 1 Мбит
Напряжение питания, В 21÷30 В
Ток потребления, А 1 А
Масса, кг 1 кг
Габаритные размеры, мм 262×186×40,5 мм

Условия эксплуатации

Параметр Значение Примечание
Диапазон температур при эксплуатации от минус 50 до 55 ºС
Относительная влажность воздуха, % от минус 50 до 55 ºС до 100 % при 35 ℃

Гарантии поставщика

  • Поставщик гарантирует соответствие качества Ячейка управляемый коммутатор ВС311-04 КЕФС.465247.006 требованиям действующей технической документации при соблюдении потребителем правил хранения, эксплуатации и транспортирования, установленных в КЕФС.465247.006ТУ.
  • Средняя наработка до отказа – 10 000 часов.
  • Гарантийный срок эксплуатации 6,5 лет со дня приемки представителем заказчика.
[checked_out] => 0 [checked_out_time] => 0000-00-00 00:00:00 [catid] => 17 [created] => 2023-12-27 00:00:00 [created_by] => 503 [created_by_alias] => [state] => 1 [modified] => 2024-09-05 08:26:44 [modified_by] => 503 [modified_by_name] => Super User [publish_up] => 2024-07-16 12:57:01 [publish_down] => 0000-00-00 00:00:00 [images] => {"image_intro":"","float_intro":"","image_intro_alt":"","image_intro_caption":"","image_fulltext":"images\/prod_files\/\u0432\u0441111\/\u0412\u0421311-04.png","float_fulltext":"","image_fulltext_alt":"","image_fulltext_caption":""} [urls] => {"urla":false,"urlatext":"","targeta":"","urlb":false,"urlbtext":"","targetb":"","urlc":false,"urlctext":"","targetc":""} [attribs] => {"article_layout":"protonewkkk:article-prod","show_title":"0","link_titles":"0","show_tags":"0","show_intro":"","info_block_position":"","info_block_show_title":"0","show_category":"0","link_category":"0","show_parent_category":"","link_parent_category":"","show_associations":"","show_author":"","link_author":"","show_create_date":"","show_modify_date":"","show_publish_date":"","show_item_navigation":"","show_icons":"0","show_print_icon":"0","show_email_icon":"","show_vote":"","show_hits":"","show_noauth":"","urls_position":"","alternative_readmore":"","article_page_title":"","show_publishing_options":"","show_article_options":"","show_urls_images_backend":"","show_urls_images_frontend":""} [metadata] => {"robots":"","author":"","rights":"","xreference":""} [metakey] => [metadesc] => [access] => 1 [hits] => 90 [xreference] => [featured] => 0 [language] => * [readmore] => 5823 [ordering] => 1 [category_title] => Коммутаторы [category_route] => produktsiya/kommutatory [category_access] => 1 [category_alias] => kommutatory [published] => 1 [parents_published] => 1 [lft] => 28 [author] => Super User [author_email] => it@centervospi.ru [parent_title] => Продукция [parent_id] => 15 [parent_route] => produktsiya [parent_alias] => produktsiya [alternative_readmore] => [layout] => [params] => Joomla\Registry\Registry Object ( [data:protected] => stdClass Object ( [article_layout] => protonewkkk:article-prod [show_title] => 0 [link_titles] => 0 [show_intro] => 1 [info_block_position] => 0 [info_block_show_title] => 0 [show_category] => 0 [link_category] => 0 [show_parent_category] => 0 [link_parent_category] => 0 [show_associations] => 0 [flags] => 1 [show_author] => 0 [link_author] => 0 [show_create_date] => 0 [show_modify_date] => 0 [show_publish_date] => 0 [show_item_navigation] => 1 [show_vote] => 0 [show_readmore] => 1 [show_readmore_title] => 1 [readmore_limit] => 100 [show_tags] => 0 [show_icons] => 0 [show_print_icon] => 0 [show_email_icon] => 0 [show_hits] => 1 [record_hits] => 1 [show_noauth] => 0 [urls_position] => 0 [captcha] => [show_publishing_options] => 1 [show_article_options] => 1 [save_history] => 1 [history_limit] => 10 [show_urls_images_frontend] => 0 [show_urls_images_backend] => 1 [targeta] => 0 [targetb] => 0 [targetc] => 0 [float_intro] => left [float_fulltext] => left [category_layout] => _:blog [show_category_heading_title_text] => 0 [show_category_title] => 1 [show_description] => 1 [show_description_image] => 1 [maxLevel] => 1 [show_empty_categories] => 1 [show_no_articles] => 1 [show_subcat_desc] => 1 [show_cat_num_articles] => 0 [show_cat_tags] => 1 [show_base_description] => 1 [maxLevelcat] => -1 [show_empty_categories_cat] => 0 [show_subcat_desc_cat] => 1 [show_cat_num_articles_cat] => 0 [num_leading_articles] => 1 [num_intro_articles] => 4 [num_columns] => 1 [num_links] => 8 [multi_column_order] => 0 [show_subcategory_content] => 0 [show_pagination_limit] => 1 [filter_field] => hide [show_headings] => 1 [list_show_date] => 0 [date_format] => [list_show_hits] => 0 [list_show_author] => 0 [orderby_pri] => order [orderby_sec] => rdate [order_date] => published [show_pagination] => 2 [show_pagination_results] => 0 [show_featured] => show [show_feed_link] => 1 [feed_summary] => 0 [feed_show_readmore] => 0 [sef_advanced] => 0 [sef_ids] => 0 [custom_fields_enable] => 1 [show_page_heading] => 0 [display_num] => 0 [menu_text] => 1 [menu_show] => 1 [secure] => 0 [page_title] => Коммутаторы [page_description] => Волоконно-оптические устройства [page_rights] => [robots] => [access-view] => 1 ) [initialized:protected] => 1 [separator] => . ) [displayDate] => 2023-12-27 00:00:00 [slug] => 307:prod-669662e61d461-33 [parent_slug] => 15:produktsiya [catslug] => 17:kommutatory [event] => stdClass Object ( [afterDisplayTitle] => [beforeDisplayContent] => [afterDisplayContent] => ) [text] =>



[jcfields] => Array ( ) ) [4] => stdClass Object ( [id] => 330 [title] => Модуль коммутатора (МКС-10/1000) КЕФС.469135.053ТУ [alias] => prod-669662e61d5b9-79 [introtext] =>



[fulltext] =>


Модуль коммутатора (МКС-10/1000) КЕФС.469135.053ТУ

Назначение продукции

Модуль предназначен для объединения периферийных устройств с интерфейсами 1000Base-T и 1000Base-LX в единую сеть Gigabit Ethernet.

Функциональное описание

Неуправляемый коммутатор Gigabit Ethernet 8 портов 10/100/1000Base-Т и 2 порта 1000Base-LX, предназначен для организации полнодуплексной связи десяти компьютеров по топологии «звезда».
• Модуль поддерживает стандарты IEEE 802.3 10Base-T, 100Base-TX, 1000Base-T, 1000Base-LX
• Скорость передачи данных по каждому электрическому порту 10, 100 или 1000 Мбит/с, по оптическим портам – 1000 Мбит/с
• Девятый порт может работать по выбору в режиме 10/100/1000Base-Т или 1000Base-LX
• Используется технология коммутации с промежуточным хранением
• Управление потоком данных в полнодуплексном и полудуплексном режимах(при скорости передачи 1 Гбит/с порты работают только в полнодуплексном режиме)
• Поддерживает протокол автосоглавования скорости работы (Auto–Negotiation) портов
• Поддерживает автоматическое кроссирование при подключении MDI-X кабеля
• Содержит индикаторы «связь/активность», «связь 1000» для каждого порта, ПИТАНИЕ
• На всех портах имеется защита от импульсных выбросов напряжения и токов

Срок службы и хранения

Среднее время наработки до отказа, не менее – 100 000 часов
Назначенный срок службы – 15 лет
Назначенный срок хранения в отапливаемых помещениях – 4 года
Среднее время наработки до отказа, не менее – 100 000 часов
Назначенный срок службы – 15 лет
Назначенный срок хранения в отапливаемых помещениях –

Комплектность

Элемент Обозначение Количество Примечание
Розетка МР1-10-5-В ) ГЕО.364.184ТУ 9 По требованию заказчика модуль поставляется с ответными разъёмами
Розетка РС4ТВ АВ0.364.047ТУ 1 По требованию заказчика модуль поставляется с ответными разъёмами

Основные технические данные

Параметр Значение Примечание
Максимальная длина сегмента - витая пара 5 категории до 100 м
Максимальная длина сегмента для одномодового оптического кабеля до 5 км
Тип коммутатора неблокирующий
Тип разъёма оптического порта розетка FC/PC
Тип разъёма электрического порта вилка МР1-10-2-В
Тип разъёма питания вилка РСГ4ТВ
Размер таблицы MAC адресов 8 К
Буфер данных 1 Мбит
Напряжение питания, В 24÷29 В
Ток потребления, А 1,2 А
Масса, кг 2,7 кг
Габаритные размеры (на подставке), мм 272 х 260 х 74 мм

Условия эксплуатации

Параметр Значение Примечание
Диапазон температур при эксплуатации от минус 50 до 70 ºС
Относительная влажность воздуха, % до 100 % при 35 ℃

Упаковка

Картонная коробка 341х431х126 мм

Гарантии поставщика

  • Поставщик гарантирует соответствие качества модуля МКС-10/1000 КЕФС.469135.053 требованиям действующей технической документации при соблюдении потребителем правил хранения, эксплуатации и транспортирования, установленных в КЕФС.469135.053ТУ.
  • Средняя наработка до отказа – 10 000 часов.
  • Гарантийный срок эксплуатации – 5 лет с учетом срока хранения.
[checked_out] => 0 [checked_out_time] => 0000-00-00 00:00:00 [catid] => 17 [created] => 2023-12-27 00:00:00 [created_by] => 503 [created_by_alias] => [state] => 1 [modified] => 2024-09-05 08:02:39 [modified_by] => 503 [modified_by_name] => Super User [publish_up] => 2024-07-16 12:17:17 [publish_down] => 0000-00-00 00:00:00 [images] => {"image_intro":"","float_intro":"","image_intro_alt":"","image_intro_caption":"","image_fulltext":"images\/prod_files\/\u043a\u043e\u043c\u043c\u0443\u0442\u0430\u0442\u043e\u0440\u044b\/\u041c\u041a\u0421-10-1000.png","float_fulltext":"","image_fulltext_alt":"","image_fulltext_caption":""} [urls] => {"urla":false,"urlatext":"","targeta":"","urlb":false,"urlbtext":"","targetb":"","urlc":false,"urlctext":"","targetc":""} [attribs] => {"article_layout":"protonewkkk:article-prod","show_title":"0","link_titles":"0","show_tags":"0","show_intro":"","info_block_position":"","info_block_show_title":"0","show_category":"0","link_category":"0","show_parent_category":"","link_parent_category":"","show_associations":"","show_author":"","link_author":"","show_create_date":"","show_modify_date":"","show_publish_date":"","show_item_navigation":"","show_icons":"0","show_print_icon":"0","show_email_icon":"","show_vote":"","show_hits":"","show_noauth":"","urls_position":"","alternative_readmore":"","article_page_title":"","show_publishing_options":"","show_article_options":"","show_urls_images_backend":"","show_urls_images_frontend":""} [metadata] => {"robots":"","author":"","rights":"","xreference":""} [metakey] => [metadesc] => [access] => 1 [hits] => 154 [xreference] => [featured] => 0 [language] => * [readmore] => 6995 [ordering] => 1 [category_title] => Коммутаторы [category_route] => produktsiya/kommutatory [category_access] => 1 [category_alias] => kommutatory [published] => 1 [parents_published] => 1 [lft] => 28 [author] => Super User [author_email] => it@centervospi.ru [parent_title] => Продукция [parent_id] => 15 [parent_route] => produktsiya [parent_alias] => produktsiya [alternative_readmore] => [layout] => [params] => Joomla\Registry\Registry Object ( [data:protected] => stdClass Object ( [article_layout] => protonewkkk:article-prod [show_title] => 0 [link_titles] => 0 [show_intro] => 1 [info_block_position] => 0 [info_block_show_title] => 0 [show_category] => 0 [link_category] => 0 [show_parent_category] => 0 [link_parent_category] => 0 [show_associations] => 0 [flags] => 1 [show_author] => 0 [link_author] => 0 [show_create_date] => 0 [show_modify_date] => 0 [show_publish_date] => 0 [show_item_navigation] => 1 [show_vote] => 0 [show_readmore] => 1 [show_readmore_title] => 1 [readmore_limit] => 100 [show_tags] => 0 [show_icons] => 0 [show_print_icon] => 0 [show_email_icon] => 0 [show_hits] => 1 [record_hits] => 1 [show_noauth] => 0 [urls_position] => 0 [captcha] => [show_publishing_options] => 1 [show_article_options] => 1 [save_history] => 1 [history_limit] => 10 [show_urls_images_frontend] => 0 [show_urls_images_backend] => 1 [targeta] => 0 [targetb] => 0 [targetc] => 0 [float_intro] => left [float_fulltext] => left [category_layout] => _:blog [show_category_heading_title_text] => 0 [show_category_title] => 1 [show_description] => 1 [show_description_image] => 1 [maxLevel] => 1 [show_empty_categories] => 1 [show_no_articles] => 1 [show_subcat_desc] => 1 [show_cat_num_articles] => 0 [show_cat_tags] => 1 [show_base_description] => 1 [maxLevelcat] => -1 [show_empty_categories_cat] => 0 [show_subcat_desc_cat] => 1 [show_cat_num_articles_cat] => 0 [num_leading_articles] => 1 [num_intro_articles] => 4 [num_columns] => 1 [num_links] => 8 [multi_column_order] => 0 [show_subcategory_content] => 0 [show_pagination_limit] => 1 [filter_field] => hide [show_headings] => 1 [list_show_date] => 0 [date_format] => [list_show_hits] => 0 [list_show_author] => 0 [orderby_pri] => order [orderby_sec] => rdate [order_date] => published [show_pagination] => 2 [show_pagination_results] => 0 [show_featured] => show [show_feed_link] => 1 [feed_summary] => 0 [feed_show_readmore] => 0 [sef_advanced] => 0 [sef_ids] => 0 [custom_fields_enable] => 1 [show_page_heading] => 0 [display_num] => 0 [menu_text] => 1 [menu_show] => 1 [secure] => 0 [page_title] => Коммутаторы [page_description] => Волоконно-оптические устройства [page_rights] => [robots] => [access-view] => 1 ) [initialized:protected] => 1 [separator] => . ) [displayDate] => 2023-12-27 00:00:00 [slug] => 330:prod-669662e61d5b9-79 [parent_slug] => 15:produktsiya [catslug] => 17:kommutatory [event] => stdClass Object ( [afterDisplayTitle] => [beforeDisplayContent] => [afterDisplayContent] => ) [text] =>



[jcfields] => Array ( ) ) [5] => stdClass Object ( [id] => 331 [title] => Модуль коммутатора МКСУ-8/1000 КЕФС.465626.037ТУ [alias] => prod-669662e61d5c5-81 [introtext] =>



[fulltext] =>


Модуль коммутатора МКСУ-8/1000 КЕФС.465626.037ТУ

Назначение продукции

Модуль обеспечивает коммутацию восьми портов с интерфейсом 100/1000Base-T (Fast Ethernet или Gigabit Ethernet) и маршрутизацию для девятого порта с интерфейсом 100Base-TX (Fast Ethernet).

Функциональное описание

Модуль коммутатора обеспечивает коммутацию восьми портов с интерфейсом 100/1000Base-T (Fast Ethernet или Gigabit Ethernet) и маршрутизацию для девятого порта с интерфейсом 100Base-TX (Fast Ethernet).
• Модуль поддерживает стандарты IEEE 802.3 10Base-T, 100Base-TX, 1000Base-T;
• Скорость передачи данных по каждому электрическому порту 10, 100 или 1000 Мбит/с, по девятому порту – 100 Мбит/с;
• Девятый порт осуществляет маршрутизацию режиме 100Base-ТХ;
• Модуль обеспечивает прием кадра по любому из своих портов, который содержит: команды управления, запись/чтение таблицы адресов, организация одной/две виртуальной сети (протокол транспортного уровня – TCP/IP, протокол прикладного уровня TELNET);
• Модуль имеет таблицу замены IP-адресов, где указано соответствие IP адреса абонента внешней сети (подключаемой через порт Х9) IP адресу внутренней сети (подключаемой к портам Х1-Х8 модуля);
• Используется технология коммутации с промежуточным хранением;
• Управление потоком данных в полнодуплексном и полудуплексном реж.

Срок службы и хранения

Среднее время наработки до отказа, не менее – 10 000 часов
Назначенный срок службы – 15 лет
Назначенный срок хранения в отапливаемых помещениях – 4 года

Комплектность

Элемент Обозначение Количество Примечание
 Розетка  МР1-10-5-В (или МР1-10-13-В, или МР1-10-14-В) ГЕО.  9  По требованию заказчика модуль поставляется с ответными разъёмами
 Розетка  РС4ТВ   АВ0.364.047ТУ (или РС4ЭТВ)   1  По требованию заказчика модуль поставляется с ответными разъёмами

Основные технические данные

Параметр Значение Примечание
Максимальная длина сегмента - витая пара 5 категории Максимальная длина сегмента для витой пары 5 категории
Тип коммутатора неблокирующий
Тип разъёма электрического порта вилка МР1-10-2-В
Тип разъёма питания вилка РСГ4ТВ
Размер таблицы MAC адресов 8 К
Буфер данных 1 Мбит
Напряжение питания, В 21÷29 В
Ток потребления, А 1,3 А
Масса, кг 2,7 кг
Габаритные размеры (на подставке), мм 272 х 260 х 74 мм

Условия эксплуатации

Параметр Значение Примечание
Диапазон температур при эксплуатации от минус 50 до 65 ºС
Относительная влажность воздуха, % до 100 % при 35 ℃

Гарантии поставщика

  • Поставщик  гарантирует соответствие качества модуля МКСУ-8/1000 КЕФС.465626.037 требованиям действующей технической документации при соблюдении потребителем правил хранения, эксплуатации и транспортирования, установленных в КЕФС.465626.037ТУ.
  • Средняя наработка до отказа – 10 000 часов.
  • Гарантийный срок эксплуатации – 5 лет или 5 000 ч с момента ввода в эксплуатацию.
[checked_out] => 0 [checked_out_time] => 0000-00-00 00:00:00 [catid] => 17 [created] => 2023-12-27 00:00:00 [created_by] => 503 [created_by_alias] => [state] => 1 [modified] => 2024-09-05 08:02:17 [modified_by] => 503 [modified_by_name] => Super User [publish_up] => 2024-07-16 12:16:58 [publish_down] => 0000-00-00 00:00:00 [images] => {"image_intro":"","float_intro":"","image_intro_alt":"","image_intro_caption":"","image_fulltext":"","float_fulltext":"","image_fulltext_alt":"","image_fulltext_caption":""} [urls] => {"urla":false,"urlatext":"","targeta":"","urlb":false,"urlbtext":"","targetb":"","urlc":false,"urlctext":"","targetc":""} [attribs] => {"article_layout":"protonewkkk:article-prod","show_title":"0","link_titles":"0","show_tags":"0","show_intro":"","info_block_position":"","info_block_show_title":"0","show_category":"0","link_category":"0","show_parent_category":"","link_parent_category":"","show_associations":"","show_author":"","link_author":"","show_create_date":"","show_modify_date":"","show_publish_date":"","show_item_navigation":"","show_icons":"0","show_print_icon":"0","show_email_icon":"","show_vote":"","show_hits":"","show_noauth":"","urls_position":"","alternative_readmore":"","article_page_title":"","show_publishing_options":"","show_article_options":"","show_urls_images_backend":"","show_urls_images_frontend":""} [metadata] => {"robots":"","author":"","rights":"","xreference":""} [metakey] => [metadesc] => [access] => 1 [hits] => 83 [xreference] => [featured] => 0 [language] => * [readmore] => 6625 [ordering] => 1 [category_title] => Коммутаторы [category_route] => produktsiya/kommutatory [category_access] => 1 [category_alias] => kommutatory [published] => 1 [parents_published] => 1 [lft] => 28 [author] => Super User [author_email] => it@centervospi.ru [parent_title] => Продукция [parent_id] => 15 [parent_route] => produktsiya [parent_alias] => produktsiya [alternative_readmore] => [layout] => [params] => Joomla\Registry\Registry Object ( [data:protected] => stdClass Object ( [article_layout] => protonewkkk:article-prod [show_title] => 0 [link_titles] => 0 [show_intro] => 1 [info_block_position] => 0 [info_block_show_title] => 0 [show_category] => 0 [link_category] => 0 [show_parent_category] => 0 [link_parent_category] => 0 [show_associations] => 0 [flags] => 1 [show_author] => 0 [link_author] => 0 [show_create_date] => 0 [show_modify_date] => 0 [show_publish_date] => 0 [show_item_navigation] => 1 [show_vote] => 0 [show_readmore] => 1 [show_readmore_title] => 1 [readmore_limit] => 100 [show_tags] => 0 [show_icons] => 0 [show_print_icon] => 0 [show_email_icon] => 0 [show_hits] => 1 [record_hits] => 1 [show_noauth] => 0 [urls_position] => 0 [captcha] => [show_publishing_options] => 1 [show_article_options] => 1 [save_history] => 1 [history_limit] => 10 [show_urls_images_frontend] => 0 [show_urls_images_backend] => 1 [targeta] => 0 [targetb] => 0 [targetc] => 0 [float_intro] => left [float_fulltext] => left [category_layout] => _:blog [show_category_heading_title_text] => 0 [show_category_title] => 1 [show_description] => 1 [show_description_image] => 1 [maxLevel] => 1 [show_empty_categories] => 1 [show_no_articles] => 1 [show_subcat_desc] => 1 [show_cat_num_articles] => 0 [show_cat_tags] => 1 [show_base_description] => 1 [maxLevelcat] => -1 [show_empty_categories_cat] => 0 [show_subcat_desc_cat] => 1 [show_cat_num_articles_cat] => 0 [num_leading_articles] => 1 [num_intro_articles] => 4 [num_columns] => 1 [num_links] => 8 [multi_column_order] => 0 [show_subcategory_content] => 0 [show_pagination_limit] => 1 [filter_field] => hide [show_headings] => 1 [list_show_date] => 0 [date_format] => [list_show_hits] => 0 [list_show_author] => 0 [orderby_pri] => order [orderby_sec] => rdate [order_date] => published [show_pagination] => 2 [show_pagination_results] => 0 [show_featured] => show [show_feed_link] => 1 [feed_summary] => 0 [feed_show_readmore] => 0 [sef_advanced] => 0 [sef_ids] => 0 [custom_fields_enable] => 1 [show_page_heading] => 0 [display_num] => 0 [menu_text] => 1 [menu_show] => 1 [secure] => 0 [page_title] => Коммутаторы [page_description] => Волоконно-оптические устройства [page_rights] => [robots] => [access-view] => 1 ) [initialized:protected] => 1 [separator] => . ) [displayDate] => 2023-12-27 00:00:00 [slug] => 331:prod-669662e61d5c5-81 [parent_slug] => 15:produktsiya [catslug] => 17:kommutatory [event] => stdClass Object ( [afterDisplayTitle] => [beforeDisplayContent] => [afterDisplayContent] => ) [text] =>



[jcfields] => Array ( ) ) [6] => stdClass Object ( [id] => 355 [title] => Устройство коммутации электрическое УК-Э КЕФС.465275.002 [alias] => prod-669662e61d6f5-129 [introtext] =>



[fulltext] =>
Габаритный чертеж

Устройство коммутации электрическое УК-Э КЕФС.465275.002

Назначение продукции

Устройство предназначено для коммутации пакетов данных на базе технологии Fast Ethernet (стандарт IEEE-802.3u).

Функциональное описание

Неуправляемый коммутатор Fast Ethernet 8 портов 10/100Base-ТХ, предназначен для организации полнодуплексной связи восьми компьютеров по топологии «звезда».
Ключевые особенности:
• Модуль поддерживает стандарт IEEE 802.3 10Base-T и 100Base-TX;
• Скорость передачи данных по каждому порту 10 или 100 Мбит/с;
• Используется технология коммутации с промежуточным хранением;
• Поддерживает полу – и полнодуплексные соединения на всех портах;
• Управление потоком данных в полнодуплексном и полудуплексном режимах;
• Поддерживает протокол автосоглавования скорости работы (Auto–Negotiation) портов;
• Поддерживает автоматическое кроссирование при подключении MDI-X кабеля;
• Содержит индикаторы «связь/активность», «дуплекс/полудплекс» для каждого порта, питания;
• На всех портах имеется защита от импульсных выбросов напряжения и токов.

Ограничения транспортировки

При транспортировании должна быть обеспечена защита упакованных устройств в транспортной таре от непосредственного воздействия атмосферных осадков, солнечной радиации.

Срок службы и хранения

Среднее время наработки до отказа, не менее – 20 000 часов
Срок службы – 12 лет
Гарантийный срок хранения – 10 лет.

Упаковка

Картонная коробка 192х132х109 мм.

Комплектность

Элемент Обозначение Количество Примечание
Розетка СНЦ23-4/14Р-6-В ГЕО.364.241ТУ 1 По требованию заказчика устройство поставляется в комплекте с ответными разъемами
Розетка ОНЦ-БС-2-10/14-Р12-1-В бР0.364.030ТУ 8 По требованию заказчика устройство поставляется в комплекте с ответными разъемами

Основные технические данные

Параметр Значение Примечание
Максимальная длина сегмента - витая пара 5 категории 100 м
Тип коммутатора неблокирующий (производительность коммутатора 2 Гбит/с)
Тип разъёма портов вилка ОНЦ-БС-2-10/14-В1-1-В
Тип разъёма питания вилка СНЦ28-4/14В-1-В
Размер таблицы MAC адресов 1024
Буфер данных 128 Кбайт
Напряжение питания, В 21÷29 В
Ток потребления, А 0,15 А
Масса, кг 1 кг
Габаритные размеры, мм 140 х 114 х 68 мм

Условия эксплуатации

Параметр Значение Примечание
Диапазон температур при эксплуатации от минус 60 до 60 ºС
Относительная влажность воздуха, % до 100 % при 35 ℃



Ограничения транспортировки

При транспортировании должна быть обеспечена защита упакованных устройств в транспортной таре от непосредственного воздействия атмосферных осадков, солнечной радиации.

Гарантии поставщика

  • Поставщик гарантирует соответствие качества УК-Э КЕФС.465275.002 требованиям действующей технической документации при соблюдении потребителем правил хранения, эксплуатации и транспортирования, установленных в КЕФС.465275.002ТУ.
  • Гарантийная наработка – 20 000 часов со дня ввода в эксплуатацию в пределах гарантийного срока эксплуатации – 5 лет.
  • Гарантийный срок хранения – 10 лет со дня приемки платы представителем заказчика.

Дополнительная информация

Изделие входит в Перечень электронной компонентной базы ЭКБ (часть 19, книга 1).



[checked_out] => 0 [checked_out_time] => 0000-00-00 00:00:00 [catid] => 17 [created] => 2023-12-27 00:00:00 [created_by] => 503 [created_by_alias] => [state] => 1 [modified] => 2024-08-02 11:25:06 [modified_by] => 503 [modified_by_name] => Super User [publish_up] => 2024-07-16 12:15:41 [publish_down] => 0000-00-00 00:00:00 [images] => {"image_intro":"","float_intro":"","image_intro_alt":"","image_intro_caption":"","image_fulltext":"images\/prod_files\/\u043c\u043b \u0434\u043c\u043b \u0423\u041a\u042d \u0423\u041e\u041c\u041a\/IMG_3492-Photoroom.png-Photoroom.png","float_fulltext":"","image_fulltext_alt":"","image_fulltext_caption":""} [urls] => {"urla":false,"urlatext":"","targeta":"","urlb":false,"urlbtext":"","targetb":"","urlc":false,"urlctext":"","targetc":""} [attribs] => {"article_layout":"protonewkkk:article-prod","show_title":"0","link_titles":"0","show_tags":"0","show_intro":"","info_block_position":"","info_block_show_title":"0","show_category":"0","link_category":"0","show_parent_category":"","link_parent_category":"","show_associations":"","show_author":"","link_author":"","show_create_date":"","show_modify_date":"","show_publish_date":"","show_item_navigation":"","show_icons":"0","show_print_icon":"0","show_email_icon":"","show_vote":"","show_hits":"","show_noauth":"","urls_position":"","alternative_readmore":"","article_page_title":"","show_publishing_options":"","show_article_options":"","show_urls_images_backend":"","show_urls_images_frontend":""} [metadata] => {"robots":"","author":"","rights":"","xreference":""} [metakey] => [metadesc] => [access] => 1 [hits] => 141 [xreference] => [featured] => 0 [language] => * [readmore] => 7669 [ordering] => 1 [category_title] => Коммутаторы [category_route] => produktsiya/kommutatory [category_access] => 1 [category_alias] => kommutatory [published] => 1 [parents_published] => 1 [lft] => 28 [author] => Super User [author_email] => it@centervospi.ru [parent_title] => Продукция [parent_id] => 15 [parent_route] => produktsiya [parent_alias] => produktsiya [alternative_readmore] => [layout] => [params] => Joomla\Registry\Registry Object ( [data:protected] => stdClass Object ( [article_layout] => protonewkkk:article-prod [show_title] => 0 [link_titles] => 0 [show_intro] => 1 [info_block_position] => 0 [info_block_show_title] => 0 [show_category] => 0 [link_category] => 0 [show_parent_category] => 0 [link_parent_category] => 0 [show_associations] => 0 [flags] => 1 [show_author] => 0 [link_author] => 0 [show_create_date] => 0 [show_modify_date] => 0 [show_publish_date] => 0 [show_item_navigation] => 1 [show_vote] => 0 [show_readmore] => 1 [show_readmore_title] => 1 [readmore_limit] => 100 [show_tags] => 0 [show_icons] => 0 [show_print_icon] => 0 [show_email_icon] => 0 [show_hits] => 1 [record_hits] => 1 [show_noauth] => 0 [urls_position] => 0 [captcha] => [show_publishing_options] => 1 [show_article_options] => 1 [save_history] => 1 [history_limit] => 10 [show_urls_images_frontend] => 0 [show_urls_images_backend] => 1 [targeta] => 0 [targetb] => 0 [targetc] => 0 [float_intro] => left [float_fulltext] => left [category_layout] => _:blog [show_category_heading_title_text] => 0 [show_category_title] => 1 [show_description] => 1 [show_description_image] => 1 [maxLevel] => 1 [show_empty_categories] => 1 [show_no_articles] => 1 [show_subcat_desc] => 1 [show_cat_num_articles] => 0 [show_cat_tags] => 1 [show_base_description] => 1 [maxLevelcat] => -1 [show_empty_categories_cat] => 0 [show_subcat_desc_cat] => 1 [show_cat_num_articles_cat] => 0 [num_leading_articles] => 1 [num_intro_articles] => 4 [num_columns] => 1 [num_links] => 8 [multi_column_order] => 0 [show_subcategory_content] => 0 [show_pagination_limit] => 1 [filter_field] => hide [show_headings] => 1 [list_show_date] => 0 [date_format] => [list_show_hits] => 0 [list_show_author] => 0 [orderby_pri] => order [orderby_sec] => rdate [order_date] => published [show_pagination] => 2 [show_pagination_results] => 0 [show_featured] => show [show_feed_link] => 1 [feed_summary] => 0 [feed_show_readmore] => 0 [sef_advanced] => 0 [sef_ids] => 0 [custom_fields_enable] => 1 [show_page_heading] => 0 [display_num] => 0 [menu_text] => 1 [menu_show] => 1 [secure] => 0 [page_title] => Коммутаторы [page_description] => Волоконно-оптические устройства [page_rights] => [robots] => [access-view] => 1 ) [initialized:protected] => 1 [separator] => . ) [displayDate] => 2023-12-27 00:00:00 [slug] => 355:prod-669662e61d6f5-129 [parent_slug] => 15:produktsiya [catslug] => 17:kommutatory [event] => stdClass Object ( [afterDisplayTitle] => [beforeDisplayContent] => [afterDisplayContent] => ) [text] =>



[jcfields] => Array ( ) ) [7] => stdClass Object ( [id] => 341 [title] => Плата ПКС-104 КЕФС.465626.007ТУ [alias] => prod-669662e61d640-101 [introtext] =>



[fulltext] =>


Плата ПКС-104 КЕФС.465626.007ТУ

Назначение продукции

Плата неуправляемого коммутатора сетевого ПКС-104, предназначенного для организации работы вычислительных устройств в сетях по технологии Ethernet 10Base-T и Fast Ethernet 100Base-TX.

Функциональное описание

Неуправляемый коммутатор Fast Ethernet 8 портов 10/100Base-ТХ, предназначен для организации полнодуплексной связи восьми компьютеров по топологии «звезда».
• Модуль поддерживает стандарт IEEE 802.3 10Base-T и 100Base-TX
• Скорость передачи данных по каждому порту 10 или 100 Мбит/с
• Используется технология коммутации с промежуточным хранением
• Поддерживает полу – и полнодуплексные соединения на всех портах
• Управление потоком данных в полнодуплексном и полудуплексном режимах
• Поддерживает протокол автосоглавования скорости работы (Auto–Negotiation) портов
• Поддерживает автоматическое кроссирование при подключении MDI-X кабеля
• Содержит индикаторы «связь/активность», «дуплекс/полудплекс» для каждого порта, питания
• На всех портах имеется защита от импульсных выбросов напряжения и токов

Срок службы и хранения

Назначенный ресурс платы – 40000 часов.
Назначенный срок службы изделия – 20 лет.
Гарантийный срок хранения – 1 год.

Комплектность

Элемент Обозначение Количество Примечание
 Плата ПКС-104  КЕФС.465626.007  1
 Паспорт  КЕФС.465626.007ПС  1
 Упаковка  КЕФС.305639.001  1
 Розетка на плату  ESQ-120-14-G-D  1  Поставляется по требованию заказчика
 Розетка на плату  ESQ-132-14-G-D  1  Поставляется по требованию заказчика

Основные технические данные

Параметр Значение Примечание
Максимальная длина сегмента - витая пара 5 категории до 100 м
Тип коммутатора неблокирующий (производительность коммутатора 2 Гбит/с)
Размер таблицы MAC адресов 1024
Буфер данных 128 Кбайт
Напряжение питания, В 22÷30 В
Ток потребления, А 0,3 А
Масса, не более, г. 0,25 кг
Габаритные размеры (на подставке), мм 95×90×14,4

Условия эксплуатации

Параметр Значение Примечание
Диапазон температур при эксплуатации от минус 50°C до плюс 55°C
Относительная влажность воздуха, % до 98 % при 35 ℃

Гарантии поставщика

  • Поставщик гарантирует соответствие качества ПКС-104 КЕФС.465626.007 требованиям действующей технической документации при соблюдении потребителем правил хранения, эксплуатации и транспортирования, установленных в КЕФС.465626.007ТУ.
  • Гарантийная наработка – 10 000 часов со дня ввода в экслпуатацию в пределах гарантийного срока эксплуатации 6 лет.
  • Гарантийный срок хранения – 1 год.со дня приемки представителем заказчика.
[checked_out] => 0 [checked_out_time] => 0000-00-00 00:00:00 [catid] => 17 [created] => 2023-12-27 00:00:00 [created_by] => 503 [created_by_alias] => [state] => 1 [modified] => 2024-08-02 11:39:50 [modified_by] => 503 [modified_by_name] => Super User [publish_up] => 2024-07-16 12:15:13 [publish_down] => 0000-00-00 00:00:00 [images] => {"image_intro":"","float_intro":"","image_intro_alt":"","image_intro_caption":"","image_fulltext":"","float_fulltext":"","image_fulltext_alt":"","image_fulltext_caption":""} [urls] => {"urla":false,"urlatext":"","targeta":"","urlb":false,"urlbtext":"","targetb":"","urlc":false,"urlctext":"","targetc":""} [attribs] => {"article_layout":"protonewkkk:article-prod","show_title":"0","link_titles":"0","show_tags":"0","show_intro":"","info_block_position":"","info_block_show_title":"0","show_category":"0","link_category":"0","show_parent_category":"","link_parent_category":"","show_associations":"","show_author":"","link_author":"","show_create_date":"","show_modify_date":"","show_publish_date":"","show_item_navigation":"","show_icons":"0","show_print_icon":"0","show_email_icon":"","show_vote":"","show_hits":"","show_noauth":"","urls_position":"","alternative_readmore":"","article_page_title":"","show_publishing_options":"","show_article_options":"","show_urls_images_backend":"","show_urls_images_frontend":""} [metadata] => {"robots":"","author":"","rights":"","xreference":""} [metakey] => [metadesc] => [access] => 1 [hits] => 76 [xreference] => [featured] => 0 [language] => * [readmore] => 6219 [ordering] => 1 [category_title] => Коммутаторы [category_route] => produktsiya/kommutatory [category_access] => 1 [category_alias] => kommutatory [published] => 1 [parents_published] => 1 [lft] => 28 [author] => Super User [author_email] => it@centervospi.ru [parent_title] => Продукция [parent_id] => 15 [parent_route] => produktsiya [parent_alias] => produktsiya [alternative_readmore] => [layout] => [params] => Joomla\Registry\Registry Object ( [data:protected] => stdClass Object ( [article_layout] => protonewkkk:article-prod [show_title] => 0 [link_titles] => 0 [show_intro] => 1 [info_block_position] => 0 [info_block_show_title] => 0 [show_category] => 0 [link_category] => 0 [show_parent_category] => 0 [link_parent_category] => 0 [show_associations] => 0 [flags] => 1 [show_author] => 0 [link_author] => 0 [show_create_date] => 0 [show_modify_date] => 0 [show_publish_date] => 0 [show_item_navigation] => 1 [show_vote] => 0 [show_readmore] => 1 [show_readmore_title] => 1 [readmore_limit] => 100 [show_tags] => 0 [show_icons] => 0 [show_print_icon] => 0 [show_email_icon] => 0 [show_hits] => 1 [record_hits] => 1 [show_noauth] => 0 [urls_position] => 0 [captcha] => [show_publishing_options] => 1 [show_article_options] => 1 [save_history] => 1 [history_limit] => 10 [show_urls_images_frontend] => 0 [show_urls_images_backend] => 1 [targeta] => 0 [targetb] => 0 [targetc] => 0 [float_intro] => left [float_fulltext] => left [category_layout] => _:blog [show_category_heading_title_text] => 0 [show_category_title] => 1 [show_description] => 1 [show_description_image] => 1 [maxLevel] => 1 [show_empty_categories] => 1 [show_no_articles] => 1 [show_subcat_desc] => 1 [show_cat_num_articles] => 0 [show_cat_tags] => 1 [show_base_description] => 1 [maxLevelcat] => -1 [show_empty_categories_cat] => 0 [show_subcat_desc_cat] => 1 [show_cat_num_articles_cat] => 0 [num_leading_articles] => 1 [num_intro_articles] => 4 [num_columns] => 1 [num_links] => 8 [multi_column_order] => 0 [show_subcategory_content] => 0 [show_pagination_limit] => 1 [filter_field] => hide [show_headings] => 1 [list_show_date] => 0 [date_format] => [list_show_hits] => 0 [list_show_author] => 0 [orderby_pri] => order [orderby_sec] => rdate [order_date] => published [show_pagination] => 2 [show_pagination_results] => 0 [show_featured] => show [show_feed_link] => 1 [feed_summary] => 0 [feed_show_readmore] => 0 [sef_advanced] => 0 [sef_ids] => 0 [custom_fields_enable] => 1 [show_page_heading] => 0 [display_num] => 0 [menu_text] => 1 [menu_show] => 1 [secure] => 0 [page_title] => Коммутаторы [page_description] => Волоконно-оптические устройства [page_rights] => [robots] => [access-view] => 1 ) [initialized:protected] => 1 [separator] => . ) [displayDate] => 2023-12-27 00:00:00 [slug] => 341:prod-669662e61d640-101 [parent_slug] => 15:produktsiya [catslug] => 17:kommutatory [event] => stdClass Object ( [afterDisplayTitle] => [beforeDisplayContent] => [afterDisplayContent] => ) [text] =>



[jcfields] => Array ( ) ) )
