            [title] =>  Жгут соединительный оптический ЖСО-L1-L2-N КЕФС.203722.001ТУ
            [alias] => prod-669662e61d4d4-49
            [introtext] =>
Жгут соединительный оптический на основе оптических соединителей ОС144Е (ЦСНК.430421.019ТУ), предназначенных для использования волоконно-оптических системах передачи информации в составе аппартуры групп исполнения 2.1.1, 2.3.1 ГОСТ РВ 20.39.304-98.

            [fulltext] =>







Жгут Соединительный Оптический (ЖСО-L1-L2-N) КЕФС.203722.001ТУ
 Заказать   Консультация



Назначение продукции
Жгут соединительный оптический на основе оптических соединителей ОС144Е (ЦСНК.430421.019ТУ), предназначенных для использования волоконно-оптических системах передачи информации в составе аппаратуры групп исполнения 2.1.1, 2.3.1 ГОСТ РВ 20.39.304-98.
Функциональное описание
Жгут представляет собой несколько кабелей соединительных оптических, оптические контакты КО18SGL которых одного порта жгута установлены в корпус оптического соединителя ОС144Е. Концы кабелей соединительных оптических второго порта жгута приборного оптического армированы одиночными соединителями ОС-РБ01/2-1/ОВ (ЦСНК.430421.028ТУ), соединители с присоединительными размерами соединителей типа FC/PC.
Ограничения транспортировки
Транспортирование жгута производится только в упаковке предприятия - изготовителя транспортом любого вида на любые расстояния по правилам перевозок грузов, действующим на транспорте данного вида.
Гарантии поставщика
Изготовитель гарантирует соответствие качества жгута требованиям ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа и эксплуатации, установленных в ТУ. Гарантийный срок эксплуатации 5 лет с даты ввода в эксплуатацию. Гарантийная наработка равна среднему времени наработки до отказа - 70000ч в пределах гарантийного срока эксплуатации.
Срок службы и хранения
Назначенный ресурс 60000 ч в течение назначенного срока службы 12 лет. Полный средний срок службы (Тсл.ср.сп) - не менее 30 лет. Средний срок сохраняемости (Тс.ср) в заводской упаковке в отапливаемом помещении - не менее 10 лет.

Упаковка
Картонная коробка 600х400х400 мм
Комплектность



Элемент
Обозначение
Количество
Примечание


Жгут соединительный оптический
КЕФС.203722.001
1



Этикетка
КЕФС.230722.001ЭТ
1



Упаковка
КЕФС.305649.012
1




Основные технические данные



Параметр
Значение
Примечание


Масса, кг
не более 5,0



Значение вносимых потерь оптического соединения на длине волны 1,3 мкм, дБ
1,0
При приёмке и поставке


Пониженная температура среды (рабочая/предельная), °С
0 / минус 50



Повышенная температура среды рабочая (предельная), °С
40 / 70



Изменение температуры среды (диапазон изменения), °С
От минус 50 до 70




Условия эксплуатации



Параметр
Значение
Примечание


Значение затухания в оптических каналах, на длине волны 1,3 мкм, дБ
не более 1,2
на период эксплуатации


Допустимый радиус изгиба (при эксплуатации), мм
не менее 20
одиночных выводов при прокладке, монтаже и эксплуатации


Минимальный радиус изгиба, мм
не менее менее 75 мм
при прокладке, монтаже и эксплуатации











            [checked_out] => 0
            [checked_out_time] => 0000-00-00 00:00:00
            [catid] => 18
            [created] => 2023-12-27 00:00:00
            [created_by] => 503
            [created_by_alias] =>
            [state] => 1
            [modified] => 2024-10-14 11:56:48
            [modified_by] => 503
            [modified_by_name] => Super User
            [publish_up] => 2024-07-16 12:35:55
            [publish_down] => 0000-00-00 00:00:00
            [images] => {"image_intro":"","float_intro":"","image_intro_alt":"","image_intro_caption":"","image_fulltext":"images\/prod_files\/\u041a\u0430\u0431\u0435\u043b\u0438 \u0438 \u043a\u043e\u043c\u043f\u043e\u043d\u0435\u043d\u0442\u044b\/\u0416\u041f\u041e.png","float_fulltext":"","image_fulltext_alt":"","image_fulltext_caption":""}
            [urls] => {"urla":false,"urlatext":"","targeta":"","urlb":false,"urlbtext":"","targetb":"","urlc":false,"urlctext":"","targetc":""}
            [attribs] => {"article_layout":"protonewkkk:article-prod","show_title":"0","link_titles":"0","show_tags":"0","show_intro":"","info_block_position":"","info_block_show_title":"0","show_category":"0","link_category":"0","show_parent_category":"","link_parent_category":"","show_associations":"","show_author":"","link_author":"","show_create_date":"","show_modify_date":"","show_publish_date":"","show_item_navigation":"","show_icons":"0","show_print_icon":"0","show_email_icon":"","show_vote":"","show_hits":"","show_noauth":"","urls_position":"","alternative_readmore":"","article_page_title":"","show_publishing_options":"","show_article_options":"","show_urls_images_backend":"","show_urls_images_frontend":""}
            [metadata] => {"robots":"","author":"","rights":"","xreference":""}
            [metakey] =>
            [metadesc] =>
            [access] => 1
            [hits] => 134
            [xreference] =>
            [featured] => 0
            [language] => *
            [readmore] => 6363
            [ordering] => 1
            [category_title] => Кабели и компоненты
            [category_route] => produktsiya/kabeli-i-komponenty
            [category_access] => 1
            [category_alias] => kabeli-i-komponenty
            [published] => 1
            [parents_published] => 1
            [lft] => 30
            [author] => Super User
            [author_email] => it@centervospi.ru
            [parent_title] => Продукция
            [parent_id] => 15
            [parent_route] => produktsiya
            [parent_alias] => produktsiya
            [alternative_readmore] =>
            [layout] =>
            [params] => Joomla\Registry\Registry Object
                (
                    [data:protected] => stdClass Object
                        (
                            [article_layout] => protonewkkk:article-prod
                            [show_title] => 0
                            [link_titles] => 0
                            [show_intro] => 1
                            [info_block_position] => 0
                            [info_block_show_title] => 0
                            [show_category] => 0
                            [link_category] => 0
                            [show_parent_category] => 0
                            [link_parent_category] => 0
                            [show_associations] => 0
                            [flags] => 1
                            [show_author] => 0
                            [link_author] => 0
                            [show_create_date] => 0
                            [show_modify_date] => 0
                            [show_publish_date] => 0
                            [show_item_navigation] => 1
                            [show_vote] => 0
                            [show_readmore] => 1
                            [show_readmore_title] => 1
                            [readmore_limit] => 100
                            [show_tags] => 0
                            [show_icons] => 0
                            [show_print_icon] => 0
                            [show_email_icon] => 0
                            [show_hits] => 0
                            [record_hits] => 1
                            [show_noauth] => 0
                            [urls_position] => 0
                            [captcha] =>
                            [show_publishing_options] => 1
                            [show_article_options] => 1
                            [save_history] => 1
                            [history_limit] => 10
                            [show_urls_images_frontend] => 0
                            [show_urls_images_backend] => 1
                            [targeta] => 0
                            [targetb] => 0
                            [targetc] => 0
                            [float_intro] => left
                            [float_fulltext] => left
                            [category_layout] => _:blog
                            [show_category_heading_title_text] => 0
                            [show_category_title] => 1
                            [show_description] => 1
                            [show_description_image] => 0
                            [maxLevel] => 1
                            [show_empty_categories] => 0
                            [show_no_articles] => 1
                            [show_subcat_desc] => 1
                            [show_cat_num_articles] => 0
                            [show_cat_tags] => 1
                            [show_base_description] => 1
                            [maxLevelcat] => -1
                            [show_empty_categories_cat] => 0
                            [show_subcat_desc_cat] => 1
                            [show_cat_num_articles_cat] => 0
                            [num_leading_articles] => 1
                            [num_intro_articles] => 4
                            [num_columns] => 1
                            [num_links] => 8
                            [multi_column_order] => 0
                            [show_subcategory_content] => 0
                            [show_pagination_limit] => 1
                            [filter_field] => hide
                            [show_headings] => 1
                            [list_show_date] => 0
                            [date_format] =>
                            [list_show_hits] => 0
                            [list_show_author] => 0
                            [orderby_pri] => order
                            [orderby_sec] => alpha
                            [order_date] => published
                            [show_pagination] => 2
                            [show_pagination_results] => 0
                            [show_featured] => show
                            [show_feed_link] => 1
                            [feed_summary] => 0
                            [feed_show_readmore] => 0
                            [sef_advanced] => 0
                            [sef_ids] => 0
                            [custom_fields_enable] => 1
                            [show_page_heading] => 0
                            [display_num] => 0
                            [menu_text] => 1
                            [menu_show] => 1
                            [secure] => 0
                            [page_title] => Кабели и компоненты
                            [page_description] => Волоконно-оптические устройства
                            [page_rights] =>
                            [robots] =>
                            [access-view] => 1
                        )

                    [initialized:protected] => 1
                    [separator] => .
                )

            [displayDate] => 2023-12-27 00:00:00
            [slug] => 315:prod-669662e61d4d4-49
            [parent_slug] => 15:produktsiya
            [catslug] => 18:kabeli-i-komponenty
            [event] => stdClass Object
                (
                    [afterDisplayTitle] =>
                    [beforeDisplayContent] =>
                    [afterDisplayContent] =>
                )

            [text] =>
Жгут соединительный оптический на основе оптических соединителей ОС144Е (ЦСНК.430421.019ТУ), предназначенных для использования волоконно-оптических системах передачи информации в составе аппартуры групп исполнения 2.1.1, 2.3.1 ГОСТ РВ 20.39.304-98.

            [jcfields] => Array
                (
                )

        )

    [1] => stdClass Object
        (
            [id] => 312
            [title] => Жгут аппаратный оптический ЖАО-2-L-Ал(Бр), Л(Н) КЕФС.200379,003ТУ
            [alias] => prod-669662e61d4a7-43
            [introtext] =>


            [fulltext] =>

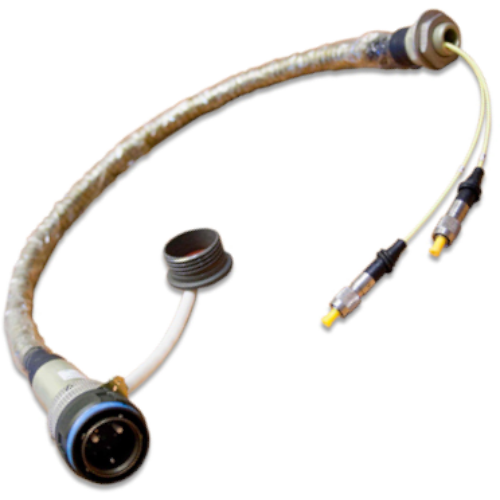

Жгут Аппаратный Оптический ЖАО-2-L-Ал(Бр), Л(Н) КЕФС.200379,003ТУ
 Заказать   Консультация



Назначение продукции
Предназначен для построения трактов развертываемых полевых волоконно-оптических линий связи для систем с применением оптико-волоконного способа передачи информации.
Функциональное описание
Жгут аппаратный оптический (ЖАО) двухканальный, предназначен для подсоединения кабеля тактического оптического (КТО) и кабеля аппаратного оптического (КАО) к аппаратуре.

Комплектность



Элемент
Обозначение
Количество
Примечание


Жгут аппаратный оптический
КЕФС.203722.005
1



Этикетка
КЕФС.203722.005ЭТ
1



Упаковка
КЕФС.305649.015
1




Основные технические данные



Параметр
Значение
Примечание


Масса, кг
0,35 (0,8)
В скобках масса изделия с соединителями из бронзы


Затухание, дБ
2,2



Повышенная температура среды рабочая (предельная), °С
70 / 70



Пониженная температура среды (рабочая/предельная), °С
минус 50 / минус 65



Изменение температуры среды (диапазон изменения), °С
от минус 65 до плюс 70









Условия эксплуатации



Параметр
Значение
Примечание


Затухание, дБ
не более 2,8
на период эксплуатации


Диапазон температур при эксплуатации
От минус 65 до плюс 70





Ограничения транспортировки
Условия транспортирования должно соответствовать требованиям ГОСТ 15150. Транспортирование ЖАО-2 должно осуществляться только в упаковке предприятия-изготовителя транспортом любого вида на любые расстояния по правилам перевозок грузов, действующим на транспорте данного вида.
Гарантии поставщика
Изготовитель гарантирует соответствие качества изделий требованиям настоящих ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа и эксплуатации.
Срок службы и хранения
Назначенный срок службы - 15 лет. Назначенный гарантийный срок хранения в отапливаемом хранилище - 25 лет со дня приёмки изделия представителя заказчика.
Упаковка
Картонная коробка 190х132х106 мм.
Дополнительная информация
Минимальный допустимый радиус изгиба при монтаже и и эксплуатации одиночных выводов жгутов и КБСО должен быть не менее 20 мм. Перед каждым подключением, жгута к измерительным приборам или розетке необхоимо проводить очистку оптических наконечников соединителей.
